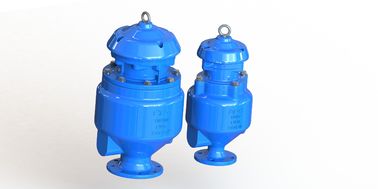

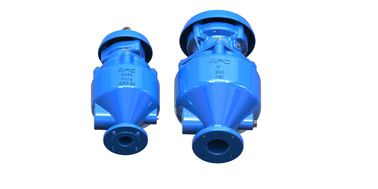

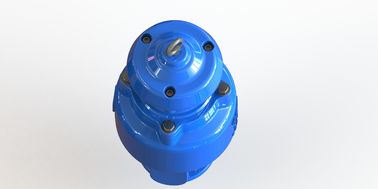

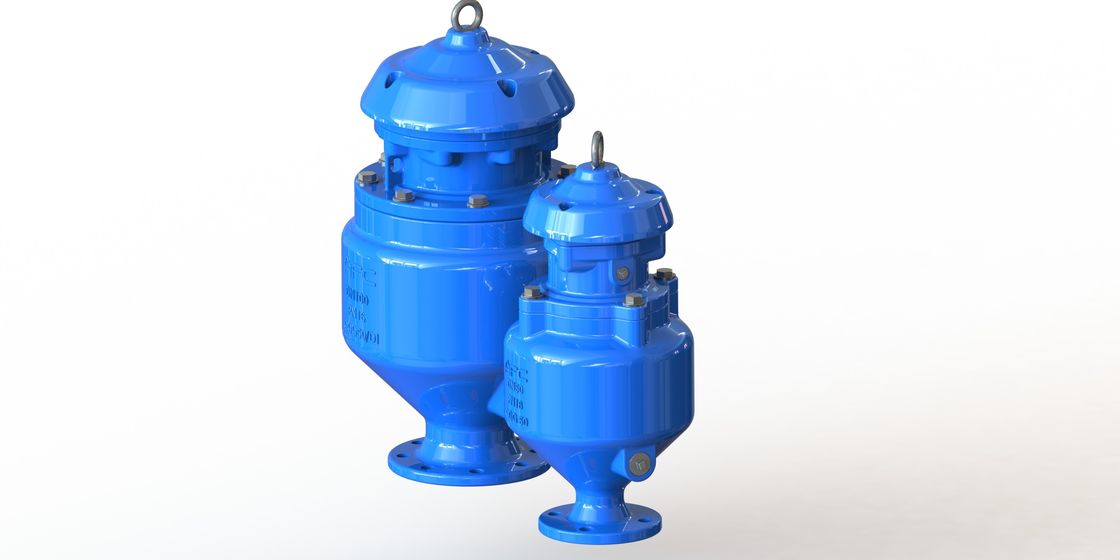

Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut

Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut

  • Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut
  • Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut
  • Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut
  • Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut
Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut
Detail produk:
Tempat asal: Cina
Nama merek: AFC OEM
Sertifikasi: ISO9001-2015
Model Number: SKAR
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: Price negotiable
Packaging Details: Plywood cases
Delivery Time: 45-60 days
Payment Terms: L/C, T/T
Menyediakan kemampuan: Berdasarkan pesanan
Kontak
Detil Deskripsi produk
Nama produk: Katup pelepasan udara kombinasi limbah kinetik dengan fungsi anti-kejut Material: Ductile iron GJS500-7
Bagian Dalam: ss316 Lapisan: Epoksi Berikat Fusion
Daerah Aliran: Area Aliran Penuh Warna: RAL5010
Specialty: Spill Free
Menyoroti:

Katup pelepasan area aliran penuh

,

Klep pembuangan air limbah anti benturan

,

Katup pelepasan bebas tumpahan





Katup pelepasan udara kombinasi limbah kinetik dengan fungsi anti-kejut


Aku tidak tahu.

Deskripsi:



Anti-shock air limbah kombinasi katup pelepasan udara dapat membantu untuk mencegah palu air.Jenis katup ini umumnya digunakan dalam pipa transmisi air limbah panjang di mana mungkin terjadi palu airJika udara keluar dari katup terlalu cepat, air limbah akan masuk sangat cepat juga. air akan mencegah terapung naik yang menyebabkan katup bocor.



Fungsi:



Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:



1. Large air rilis - oleh anti-shock perangkat

Kurangi kecepatan pembuangan udara untuk mencegah palu air.



2Air kecil yang dilepaskan

2-1. ketika tingkat air naik ke atas, terapung akan sampai ke posisi dekat dan menutup busur penyegelan- lubang besar dan lubang kecil.

Udara (2% dari udara larut dalam air) terus keluar dari air dan berkumpul di bagian atas katup.

2-3. perahu akan didorong ke bawah dan membiarkan kantong kecil keluar melalui lubang kecil.

2-4. busur penyegelan akan tetap dalam posisi dekat sampai kosong dari air



3. Air masuk yang besar selama pengosongan pipa.

Float akan turun saat pipa kosong.

Udara besar akan masuk ke pipa melalui katup.

Mencegah keruntuhan pipa dan pecah vakum.

Lindungi segel O-ring dari penyumbatan di pipa.





Fitur:



.Membuang Bebas.

.Badan tengah yang lebih lebar, tinggi yang lebih pendek.
.Perlahankan kecepatan aliran, menjaga air limbah dalam tubuh.

.Atur bos di atas & bawah untuk membersihkan.

. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
• Sebagian besar bagian katup dapat didaur ulang.
• Semua bagian dalam adalah bahan 316SS tanpa karat.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.



Bidang Layanan:


Untuk sistem air limbah.


Data teknis:


Kisaran ukuran: DN 50-200MM
Nominal tekanan:1.0Mpa,1.6Mp (Flang)
Suhu kerja: -10°-80°C.
Media aliran: air limbah.
Silakan konsultasikan pabrik untuk PN25 dan perangkat antisok setiap kali ada masalah waterhammer.



Tabel Pemilihan Cepat
Tingkat Aliran Air
CMH
1360 4160 8500 19100 33400
Ukuran pipa utama
MM
80 sampai 400 400-700 750-1000 1050-1500 1500-2000
Ukuran SKAR
MM
50 80 100 150 200



Bahan:

Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut 0



Tidak, tidak. Nama Bagian Bahan Standar
1 Tubuh Besi Duktil EN GJS500-7
2 Mengambang Baja tahan karat ANSI304/316L
3 Bagian Tengah Besi Duktil EN GJS500-7
4 O-ring Karet NBR
5 Hex Bolt Baja tahan karat AISI304
6 Mesin cuci Baja tahan karat AISI304
7 Bonet Besi Duktil EN GJS500-7
8 Tutup Besi Duktil EN GJS500-7
9 Mesin cuci Baja tahan karat Komersial/ANSI304/316
10 Hex Bolt Baja tahan karat Komersial/ANSI304/316
11 Bolt mata Baja karbon Komersial
*12 Pilar Aluminium Komersial
13 O-ring Karet NBR
14 Kursi Karet NBR
15 Segel busur Baja tahan karat ANSI304/316L
16 Kursi lubang Karet NBR
17 Batang Baja tahan karat ANSI304/316L
18 Opsi colokan Baja tahan karat ANSI304/316L
19 Lubang kecil Baja tahan karat ANSI304/316L
*Size≥DN150 tidak memiliki pilar





Dimensi:

Katup pelepasan gabungan limbah kinetik dengan fungsi anti-kejut 1

DN Nomor model. H ΦD ΦK ΦB nΦd C
PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10
50 SKAR-0050 558 165 125 99 4Φ19 19
80 SKAR-0080 653 200 160 132 8Φ19 19
100 SKAR-00100 676 220 180 156 8Φ19 19
150 SKAR-0150 810 285 240 211 8Φ23 19
200 SKAR-0200 950 340 295 266 8Φ23 12Φ23 20
