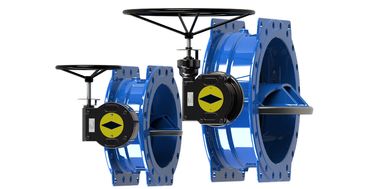

Name: DI Disc Stainless Steel Ring Butterfly Valve Epoxy Coated Worm Gear Tersedia
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPD
Availability: InStock

Rumah Produk Katup Kupu-Kupu Eksentrik Ganda

DI Disc Stainless Steel Ring Butterfly Valve Epoxy Coated Worm Gear Tersedia

Detail produk:

Tempat asal:	Cina
Nama merek:	AFC OEM
Sertifikasi:	EN593
Nomor model:	FBGD, FBBD, FBED, FBPD

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	price
Kemasan rincian:	Kotak dan Palet Kayu Lapis
Waktu pengiriman:	Berdasarkan pesanan
Payment Terms:	L/C, T/T
Menyediakan kemampuan:	2 kontainer dalam 60 hari

Kontak

Detil Deskripsi produk

Nama produk:	DI Disc Stainless Steel Ring Butterfly Valve Epoxy Coated Worm Gear Tersedia	Model Code:	FBGD, FBBD, FBED,FBPD
Color:	Blue RAL 5010	Material:	Ductile Iron GSJ500-7
Disc Seat:	316L	Body Seat:	EPDM
Peringkat Tekanan:	PN10 PN16	Standar:	EN593
Menyoroti:	Katup Kupu-kupu Ringan Baja Rustless , Katup Kupu-kupu Lapisan Epoxy , Klep Kupu-Kupu Biru RAL 5010

DI Disc Stainless Steel Ring Butterfly Valve Epoxy Coated Worm Gear Tersedia

Deskripsi:

AFC Double Eccentric Flange Butterfly Valve adalah desain baru dari klep kupu-kupu.Toque operasi adalah salah satu yang terendah di antara semua katup kupu-kupu dan dapat disegel di kedua arah,disc dan batang sangat kuat tanpa deformasi.

Ukuran DN150-DN300mm, cakram berbentuk datar, memungkinkan sampah yang lebih besar mengalir.menyebabkan lebih sedikit kompresi dan memakai karet segel untuk meningkatkan umur segel karetJuga, kehilangan kepala air berkurang banyak dan turbulensi diminimalkan, sehingga aliran melalui energi disk disimpan dan menurunkan biaya pompa.

Fitur:

.Katup ini terbuat dari tubuh DI dan disk DI.
. Desain baru canggih dengan desain segel dovetail dan ditangkap oleh epoksi di bagian belakang, dengan banyak mengangkat cincin untuk memiliki lebih banyak kontak dengan disk tetapi kurang gesekan selama penutupan.
Desain eksentrik ganda memberikan area kontak yang lebih kecil dari segel dengan cakram, dan kurang tekanan di posisi terbuka cakram.
. Desain disk dengan bentuk lengkungan dan melalui disk dapat memberikan kapasitas aliran yang lebih baik, lebih kuat dan lebih sedikit berat
Hubungan poros dan cakram dengan pin tangensial yang dapat ditukarkan dan menyediakan
koneksi kaku.
DN 100-500MM menggunakan cakram datar, dan DN 600-1200MM menggunakan cakram bentuk lengkungan.
Epoxy dilapisi interior dan eksterior.
. Desain katup memenuhi atau melebihi EN 593.
Koneksi flange atas memenuhi ISO 5211-1982, dan F/F memenuhi EN 558-1 seri 13 & 14.

Tingkat pembukaan VS Koefisien aliran Kv

Nilai KV
Gelar pembukaan
DN	10 ¢	20 ¢	30 ¢	40 ¢	50 ¢	60 ¢	70 ¢	80 ¢	90 ¢
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802

Bahan

DN100-DN500

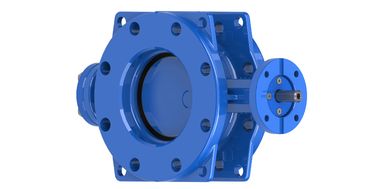

DI Disc Stainless Steel Ring Butterfly Valve Epoxy Coated Worm Gear Tersedia 0

Tidak, tidak.	Nama Bagian	Bahan	Standar
1	Tubuh	Besi Duktil	GJS500-7
2	Poros bawah	Baja tahan karat	AISI420/304/316
3	Disk	Besi Duktil	GJS500-7
4	Poros utama	Baja tahan karat	AISI420/304/316
5	Ring cadangan	Plastik	PTFE
6	Plat penahan	Baja karbon	Komersial
7	Kunci poros	Baja karbon	Komersial
8	Dalam Hex Bolt	Baja karbon	Komersial
9	O-ring	Karet	NBR
10	Bantalan poros	Baja Karbon + Perunggu/PTFE	Komersial
11	Dalam Hex Bolt	Baja karbon	Komersial
12	Pin	Baja tahan karat	AISI431
13	Dalam Hex Bolt	Baja karbon	Komersial
14	Bantalan poros	Baja Karbon + Perunggu/PTFE	Komersial
15	Papan Posisi	Besi Duktil	GJS500-7
16	Hex Bolt	Baja karbon	Komersial
17	Dalam Hex Bolt	Baja karbon	Komersial
18	Flange bagian bawah	Besi Duktil	GJS500-7
19	O-ring	Karet	NBR
20	Kursi cakram	Baja tahan karat/DI	316SS L/GJS500-7+ Epoxycoated
21	Kursi tubuh	Karet	EPDM
22	Jurang	Epoxy	Komersial
23	Operator	Worm Gear OP.	Komersial
24	Hex Bolt	Baja tahan karat	AISI304

DN600-DN1200

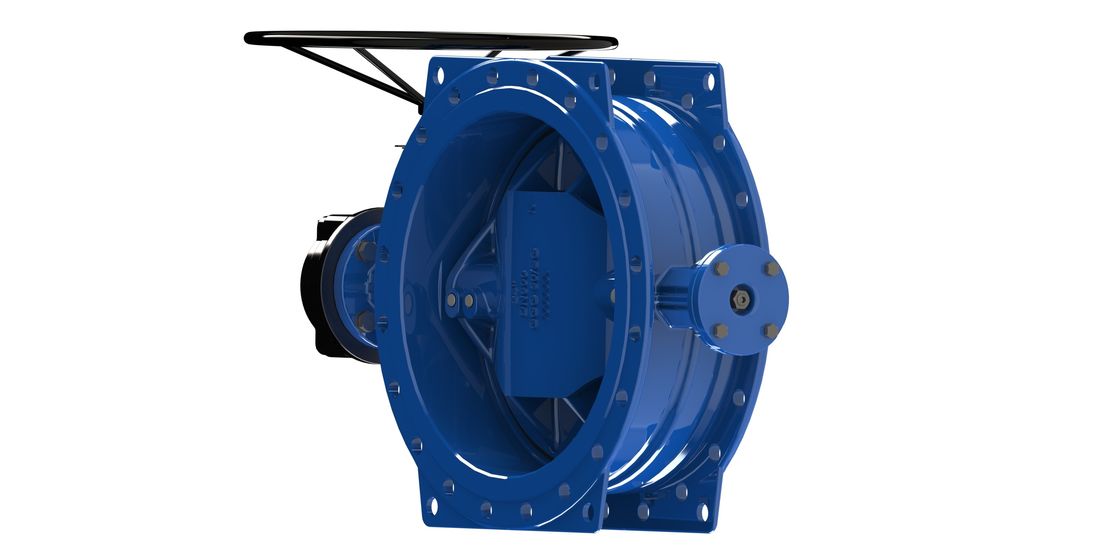

DI Disc Stainless Steel Ring Butterfly Valve Epoxy Coated Worm Gear Tersedia 1

Tidak, tidak.	Nama Bagian	Bahan	Standar
1	Tubuh	Besi Duktil	GJS500-7
2	Poros bawah	Baja tahan karat	AISI420/304/316
3	Disk	Besi Duktil	GJS500-7
4	Poros utama	Baja tahan karat	AISI420/304/316
5	Ring cadangan	Plastik	PTFE
6	Plat penahan	Baja karbon	Komersial
7	Kunci poros	Baja karbon	Komersial
8	Dalam Hex Bolt	Baja karbon	Komersial
9	O-ring	Karet	NBR
10	Bantalan poros	Baja Karbon + Perunggu/PTFE	Komersial
11	Dalam Hex Bolt	Baja karbon	Komersial
12	Pin	Baja tahan karat	AISI431
13	Dalam Hex Bolt	Baja karbon	Komersial
14	Bantalan poros	Baja Karbon + Perunggu/PTFE	Komersial
15	Papan Posisi	Baja karbon	Komersial
16	Hex Bolt	Baja karbon	Komersial
17	Dalam Hex Bolt	Baja karbon	Komersial
18	Flange bagian bawah	Besi Duktil	GJS500-7
19	Bantalan dorongan	Baja	Komersial
20	O-ring	Karet	NBR
21	Kursi cakram	DI+Epoxy/Baja tahan karat	316SS L/GJS500-7+ Epoxycoated
22	Kursi tubuh	Karet	EPDM
23	Jurang	Epoxy	Komersial
24	Operator	Worm Gear OP.	Komersial
25	Hex Bolt	Baja tahan karat	AISI304

Dimensi:

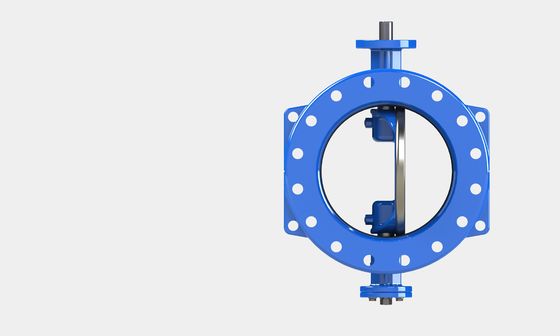

DI Disc Stainless Steel Ring Butterfly Valve Epoxy Coated Worm Gear Tersedia 2

Satuan: mm
DN	L		H1	H2	H3	φB		Φk		ΦD		nφd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8-φ19		19
150	140	210	212	215	40	211		240		285		8-φ23		19
200	152	230	248	250	48	266		295		340		8-φ23	12-φ23	20
250	165	250	268	280	48	319		350	355	405		12-φ23	12-φ28	22
300	178	270	322	315	50	370		400	410	460		12-φ23	12-φ28	24.5
350	190	290	350	335	50	429		460	470	520		16-φ23	16-φ28	26.5
400	216	310	375	355	55	480		515	525	580		16-φ28	16-φ31	28
450	222	330	415	405	55	530	548	565	585	640		20-φ28	20-φ31	30
500	229	350	450	425	55	582	609	620	650	715		20-φ28	20-φ34	31.5

Flange atas (Gland) Standar ISO 5211
DN	ISO5211	a1	b1	c1	φd1	e1
100	F07	15	4	18	12	15
150	F10	25	6	30	20	18
200	F10	31	8	45	25	18
250	F10	31	8	45	25	20
300	F12	36	8	45	30	18
350	F12	36	8	45	30	25
400	F14	46	12	50	40	25
450	F14	46	12	50	40	25
500	F14	46	12	50	40	25

DI Disc Stainless Steel Ring Butterfly Valve Epoxy Coated Worm Gear Tersedia 3

Satuan: mm
DN	L		H1	H2	H3	φB		Φk		ΦD		n-φd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20-φ31	20-φ37	30	36
700	292	430	565	565	75	794	794	840	840	895	910	24-φ31	24-φ37	32.5	39.5
800	318	470	640	640	75	901	901	950	950	1015	1025	24-φ34	24-φ40	35	43
900	330	510	718	718	100	1001	1001	1050	1050	1115	1125	28-φ34	28-φ40	37.5	46.5
1000	410	550	785	785	110	1112	1112	1160	1170	1230	1255	28-φ37	28-φ43	40	50
1200	470	630	940	940	110	1328	1328	1380	1455	1455	1485	32-φ40	32-φ49	45	57

Flange atas (Gland) Standar ISO 5211
DN	ISO5211		a1	b1	c1	φd1	e1
DN	PN10	PN16	a1	b1	c1	φd1	e1
600	F16		52	14	50	45	25
700	F16		68	18	70	60	25
800	F16	F25	68	18	70	60	25
900	F25		90	22	90	80	30
1000	F25		112	28	100	100	28
1200	F25		112	28	100	100	28
