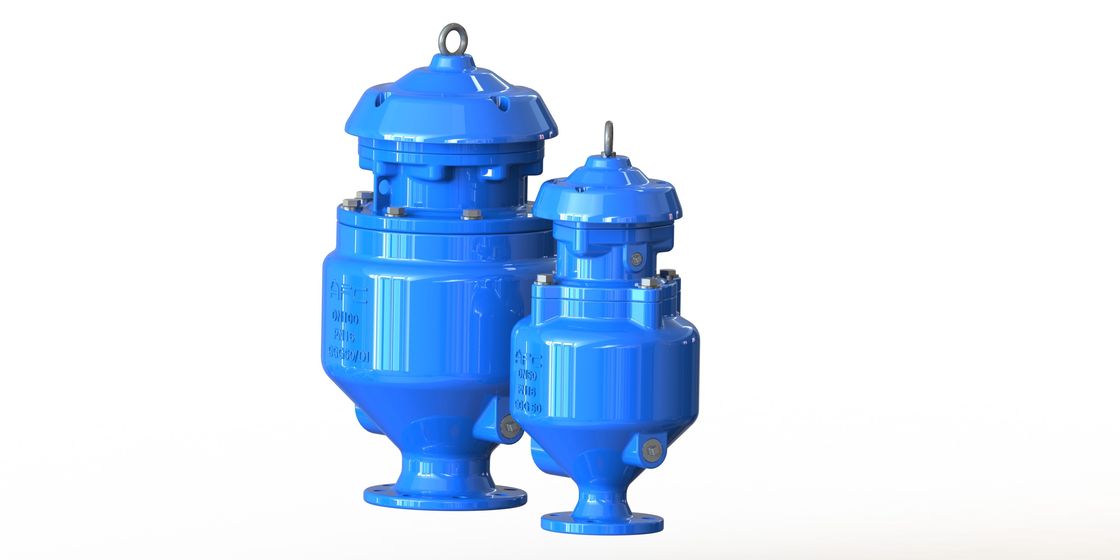

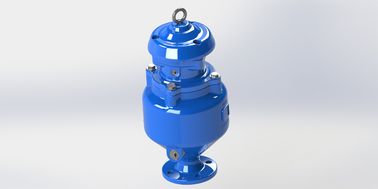

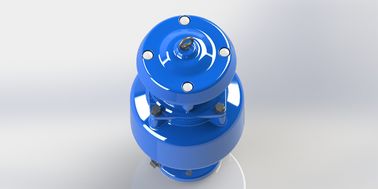

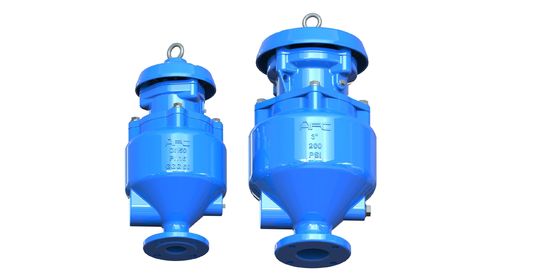

Saluran pembuangan air limbah untuk sistem air limbah
Aku tidak tahu.
Fungsi:
Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:
1. Air besar rilis
Saat mengisi pipa, float akan tetap di posisi aslinya.
Biarkan udara besar keluar dari katup melalui muncung besar.
2Air kecil yang dilepaskan
Ketika tingkat air mendekati puncak, terapung akan sampai ke posisi dekat dan menutup busur penyegelan- lubang besar dan lubang kecil.
Udara (2% dari udara larut dalam air) terus keluar dari air dan berkumpul di bagian atas katup.
2-3. perahu akan didorong ke bawah dan membiarkan kantong kecil keluar melalui lubang kecil.
2-4. busur penyegelan akan tetap dalam posisi dekat sampai kosong dari air
3. Air masuk yang besar selama pengosongan pipa.
Float akan turun saat pipa kosong.
Udara besar akan masuk ke pipa melalui katup.
Mencegah keruntuhan pipa dan pecah vakum.
Lindungi segel O-ring dari penyumbatan di pipa.
Fitur:
.Membuang Bebas.
.Badan tengah yang lebih lebar, tinggi yang lebih pendek.
.Perlahankan kecepatan aliran, menjaga air limbah dalam tubuh.
.Atur bos di atas & bawah untuk membersihkan.
.Dukungan gerakan terapung oleh kedua kandang dan panduan tubuh
. Air cepat naik di bagian belakang bagian tengah, mencegah langsung mencuci ke atas dan keluar dari tubuh utama.
Tidak ada lengan atau tuas untuk mencegah getaran, membungkuk, penutupan langsung dari flot.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
Standar manufaktur: BS EN1074-4, AWWA C512
Pengeboran dan dimensi flange: BS EN 1092 dan BS EN 558 dan flange ANSI.
• 100% -area aliran penuh melalui katup internal.
• Dapat meniup air di atas busur penyegelan melalui lubang kecil dan menjaganya tetap kering untuk mencegah air tercemar masuk ke pipa selama vakum.
• Sebagian besar bagian katup dapat didaur ulang.
• Semua bagian dalam adalah bahan 316SS tanpa karat.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.
Bidang Layanan:
Untuk sistem air limbah.
Data teknis:
Kisaran ukuran: DN 50-200MM
Nominal tekanan:1.0Mpa,1.6Mp (Flang)
Suhu kerja: -10°-80°C.
Media aliran: air limbah.
Silakan konsultasikan pabrik untuk PN25 dan perangkat antisok setiap kali ada masalah waterhammer.
| Tabel Pemilihan Cepat |
Tingkat Aliran Air
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Ukuran pipa utama
MM |
80 sampai 400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
Ukuran SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Bahan:
| Daftar Bagian |
| Tidak, tidak. |
Nama Bagian |
Bahan |
Standar |
| 1 |
Tubuh |
Besi Duktil |
EN GJS500-7 |
| 2 |
Mengambang |
Baja tahan karat |
ANSI 304/316L |
| 3 |
Bagian Tengah |
Besi Duktil |
EN GJS500-7 |
| 4 |
O-ring |
Karet |
NBR |
| 5 |
Hex Bolt |
Baja tahan karat |
ANSI 304 |
| 6 |
Mesin cuci |
Baja tahan karat |
ANSI 304 |
| 7 |
Bonet |
Besi Duktil |
EN GJS500-7 |
| 8 |
Tutup |
Besi Duktil |
EN GJS500-7 |
| 9 |
Mesin cuci |
Baja tahan karat |
Komersial/ANSI 304/316L |
| 10 |
Hex Bolt |
Baja tahan karat |
Komersial/ANSI 304/316L |
| 11 |
Bolt mata |
Baja karbon |
Komersial |
| 12 |
Pilar |
Aluminium |
Komersial |
| 13 |
O-ring |
Karet |
NBR |
| 14 |
Kursi |
Karet |
NBR |
| 15 |
Segel busur |
Baja tahan karat |
ANSI 304/316L |
| 16 |
Kursi lubang |
Karet |
NBR |
| 17 |
Batang |
Baja tahan karat |
ANSI 304/316L |
| 18 |
Plug-Option |
Baja tahan karat |
ANSI 304/316L |
| 19 |
Lubang kecil |
Baja tahan karat |
ANSI 304/316L |
Dimensi:
| DN |
Nomor model. |
H |
ΦD |
ΦK |
ΦB |
n-φd |
C |
| PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
| 50 |
SKAR-0050 |
558 |
165 |
125 |
99 |
4-φ19 |
19 |
| 80 |
SKAR-0080 |
653 |
200 |
160 |
132 |
8-φ19 |
19 |
| 100 |
SKAR-0100 |
676 |
220 |
180 |
156 |
8-φ19 |
19 |
| 150 |
SKAR-0150 |
810 |
285 |
240 |
211 |
8-φ23 |
19 |
| 200 |
SKAR-0200 |
950 |
340 |
295 |
266 |
8-φ23 |
12-φ23 |
20 |
