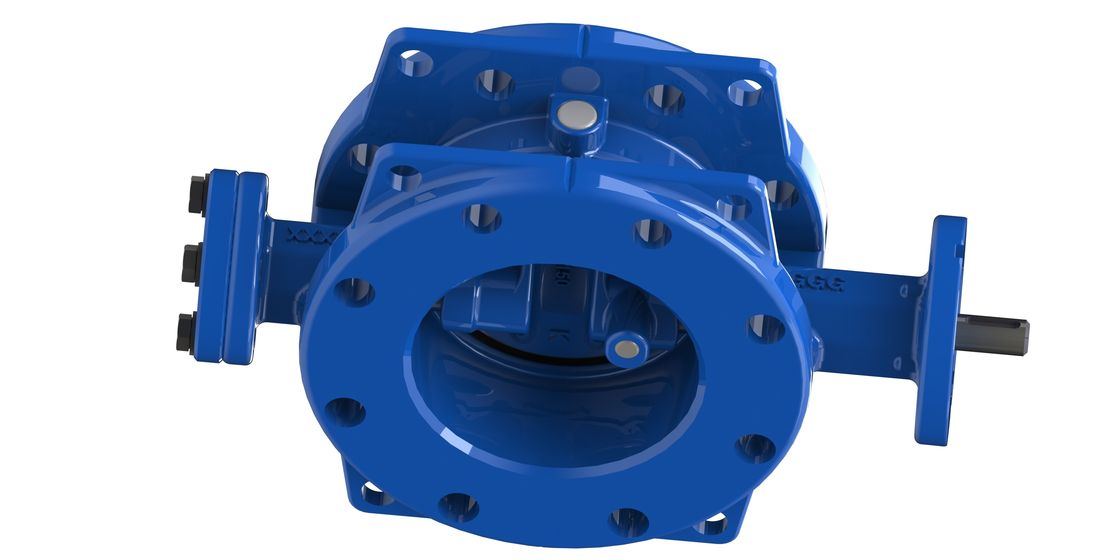

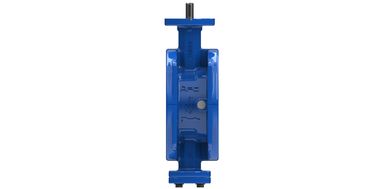

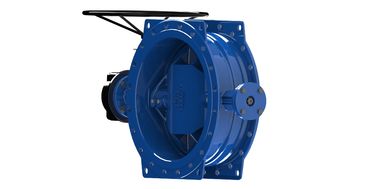

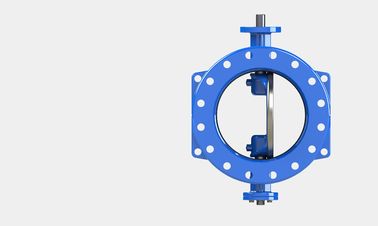

Name: Desain Dovetail Double Excentric Butterfly Valve Torsi Operasi Rendah
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPE
Availability: InStock

Rumah Produk Katup Kupu-Kupu Eksentrik Ganda

Desain Dovetail Double Excentric Butterfly Valve Torsi Operasi Rendah

Detail produk:

Tempat asal:	Cina
Nama merek:	AFC OEM
Sertifikasi:	WRAS NSF61/372
Nomor model:	FBGD, FBBD, FBED, FBPE

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1
Kemasan rincian:	Kotak kayu lapis atau palet
Waktu pengiriman:	60 hari
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	Berdasarkan pesanan

Kontak

Detil Deskripsi produk

Material:	Ductile Iron GJS 500-7	Disc seat:	Stainless Steel 316L
Body seat:	EPDM	Standard:	EN593 , AWWA C504,
Color:	Blue RAL5010	Worm Gear:	IP67
Menyoroti:	Desain Dovetail Double Excentric Butterfly Valve , Katup Kupu-kupu Eksentrik Ganda Bentuk Datar , IP67 katup kupu-kupu eksentrik ganda

Desain Dovetail Double Excentric Butterfly Valve Torsi Operasi Rendah

Fitur:

Disk BV DN100-DN300mm berbentuk datar, yang memungkinkan sampah yang lebih besar mengalir melalui.menyebabkan lebih sedikit kompresi dan memakai karet segel untuk meningkatkan umur segel karetPada saat yang sama kehilangan kepala air dapat dikurangi banyak dan turbulensi dapat diminimalkan, sehingga menurunkan biaya pompa dan aliran melalui energi disk disimpan.

Perbaikan online oleh EPOXY. Teknologi khusus dapat membantu pengguna memperbaiki Double Eccentric Flange Butterfly Valve tanpa mengeluarkan katup dari pipa berkat teknologi khusus.Pengguna hanya perlu memperbaikinya dari luar kupu-kupu tidak perlu mendapatkan ike pipa.

Data teknis:

Suhu kerja: -10°C ~ 80°C
Rating: 1.0Mpa; 1.6Mpa, 150 Psi
Media aliran: Air & Air limbah
Jangkauan ukuran: DN100-1200mm

Bidang Layanan:
Sistem air, sistem air limbah, sistem distribusi air, sistem HVAC, industri, pembangkit listrik

Daftar torsi

Torsi kepala telanjang (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

Produksi:

Sistem Kualitas
IQC	Periksa bagian panggilan masuk
IPQC	Periksa proses produksi berkualitas
FQC	Semua katup diuji tekanan
OQC	Periksa outlook katup dan pengemasan

Bahan

DN100-DN500

Desain Dovetail Double Excentric Butterfly Valve Torsi Operasi Rendah 0

Tidak, tidak.	Nama Bagian	Bahan	Standar
1	Tubuh	Besi Duktil	GJS500-7
2	Poros bawah	Baja tahan karat	AISI420/304/316
3	Disk	Besi Duktil	GJS500-7
4	Poros utama	Baja tahan karat	AISI420/304/316
5	Plat cadangan	Plaktik	PTFE
6	Plat penahan	Baja karbon	Komersial
7	Kunci poros	Baja karbon	Komersial
8	Dalam baut hex	Baja karbon	Komersial
9	O-ring	Karet	NBR
10	Bantalan poros	Baja Karbon+Brone/PTFE	Komersial
11	Dalam baut hex	Baja karbon	Komersial
12	Pin	Baja tahan karat	AISI431
13	Dalam baut hex	Baja karbon	Komersial
14	Bantalan poros	Baja Karbon+Brone/PTFE	Komersial
15	Papan Posisi	Besi Duktil	GJS500-7
16	Hex Bolt	Baja karbon	Komersial
17	Dalam baut hex	Baja karbon	Komersial
18	Flange bagian bawah	Besi Duktil	GJS500-7
19	O-ring	Karet	NBR
20	Kursi cakram	Baja tahan karat/DI	316SSL/GJS500-7+Exoxy dilapisi
21	Kursi tubuh	Karet	EPDM
22	Jurang	Epoxy	Komersial
23	Operator	Peralatan Worm Op.	Komersial
24	Hex Bolt	Baja tahan karat	AISI304

DN600-DN1200
Desain Dovetail Double Excentric Butterfly Valve Torsi Operasi Rendah 1

Tidak, tidak.	Nama Bagian	Bahan	Standar
1	Tubuh	Besi Duktil	GJS500-7
2	Poros bawah	Baja tahan karat	AISI420/304/316
3	Disk	Besi Duktil	GJS500-7
4	Poros utama	Baja tahan karat	AISI420/304/316
5	Plat cadangan	Plaktik	PTFE
6	Plat penahan	Baja karbon	Komersial
7	Kunci poros	Baja karbon	Komersial
8	Dalam baut hex	Baja karbon	Komersial
9	O-ring	Karet	NBR
10	Bantalan poros	Baja Karbon+Brone/PTFE	Komersial
11	Dalam baut hex	Baja karbon	Komersial
12	Pin	Baja tahan karat	AISI431
13	Dalam baut hex	Baja karbon	Komersial
14	Bantalan poros	Baja Karbon+Brone/PTFE	Komersial
15	Papan Posisi	Baja karbon	Komersial
16	Hex Bolt	Baja karbon	Komersial
17	Dalam baut hex	Baja karbon	Komersial
18	Flange bagian bawah	Besi Duktil	GJS500-7
19	Bantalan dorongan	Baja	Komersial
20	O-ring	Karet	NBR
21	Kursi cakram	DI+Epoxy/Baja tahan karat	316SSL/GJS500-7+Exoxy dilapisi
22	Kursi tubuh	Karet	EPDM
23	Jurang	Epoxy	Komersial
24	Operator	Peralatan Worm Op.	Komersial
25	Hex Bolt	Baja tahan karat	AISI304

Dimensi:
Desain Dovetail Double Excentric Butterfly Valve Torsi Operasi Rendah 2

	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

Desain Dovetail Double Excentric Butterfly Valve Torsi Operasi Rendah 3

	L		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	318	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
