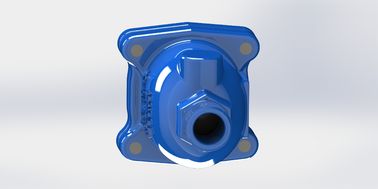

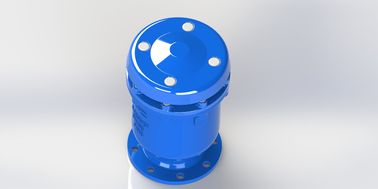

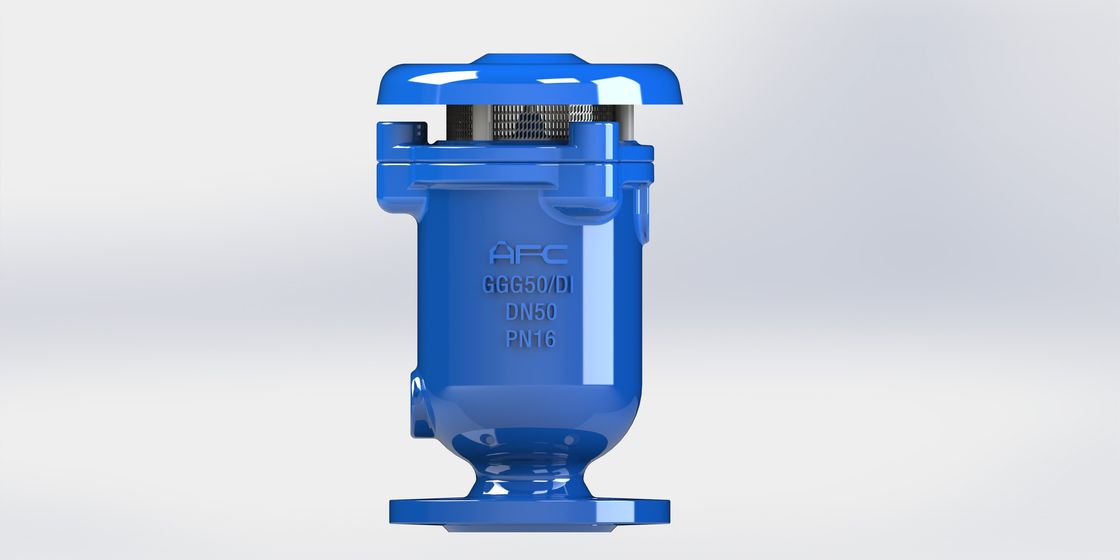

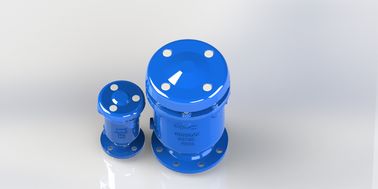

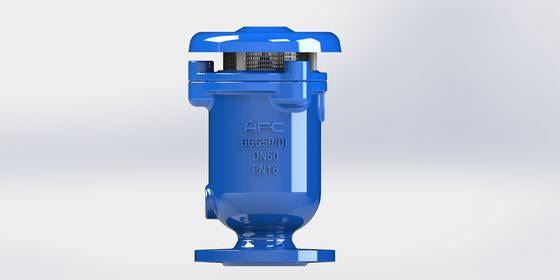

Bagian dalam baja tahan karat tekanan udara katup benang dan sambungan flange
Katup pelepasan udara kombinasi memiliki 3 fungsi:
1. Air besar rilis
2Air kecil yang dilepaskan
3. Air masuk yang besar selama pengosongan pipa.
Deskripsi Anti-Shock:
1Membatasi aliran udara karena kelelahan.
2- Air masuk yang besar saat vakum.
3. ventilasi udara kecil di bawah tekanan.
4Membantu untuk melindungi float dari runtuh atau tidak menutup.
5Bagus untuk lokasi palu air atau jalur transmisi.
Fitur:
Katup pelepasan udara AFC sesuai dengan standar internasional EN1074-4 dan AWWA C512.
Katup udara AFC adalah 100% lubang penuh dari masuk ke keluar
SKomponen impel: tubuh katup dan bonet, terapung, busur segel, tong panduan dll.
Kamar tunggal.
Semua aksesori internal adalah AISI 304SS, kekerasan dan kualitas dijamin.
Katup udara AFC tidak hanya memiliki pembuangan udara yang besar dan asupan udara yang besar di bawah vakum, tetapi juga satu fungsi lagi untuk melepaskan udara kecil.
Ada gasket penyegelan di katup di atas float besar dan itu membantu lubang membuat efek penyegelan yang lebih baik.
Tabel Pilihan Ukuran:
Jangkauan aliran air
Max CMH |
760 |
1360 |
4160 |
8500 |
19100 |
33400 |
76300 |
Ukuran pipa utama
mm |
80 sampai 300 |
200 sampai 400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
2100-3000 |
Ukuran inlet dari KARX
mm |
25 |
50 |
80 |
100 |
150 |
200 |
300 |
lubang saluran keluar
mm |
50 |
75 |
95 |
130 |
170 |
230 |
330 |
ukuran lubang kecil
mm |
1.6 |
1.6 |
2 |
2.5 |
3 |
4 |
4
|
Daftar bahan:
KARS (jenis benang DN25-DN50)
KARX (FlangJenis DN50-DN300)
Dimensi:
KARS ( Tkepala tipe DN25-DN50)
KARX (jenis flange DN50-DN300)
Karakteristik aliran udara
Pengeluaran Udara Besar
Asupan udara
ventilasi udara kecil
