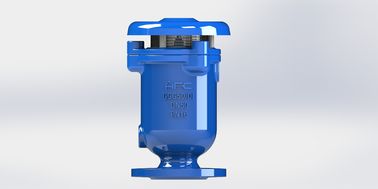

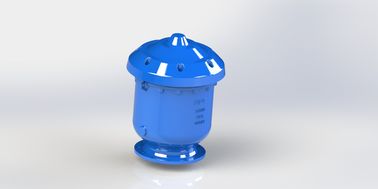

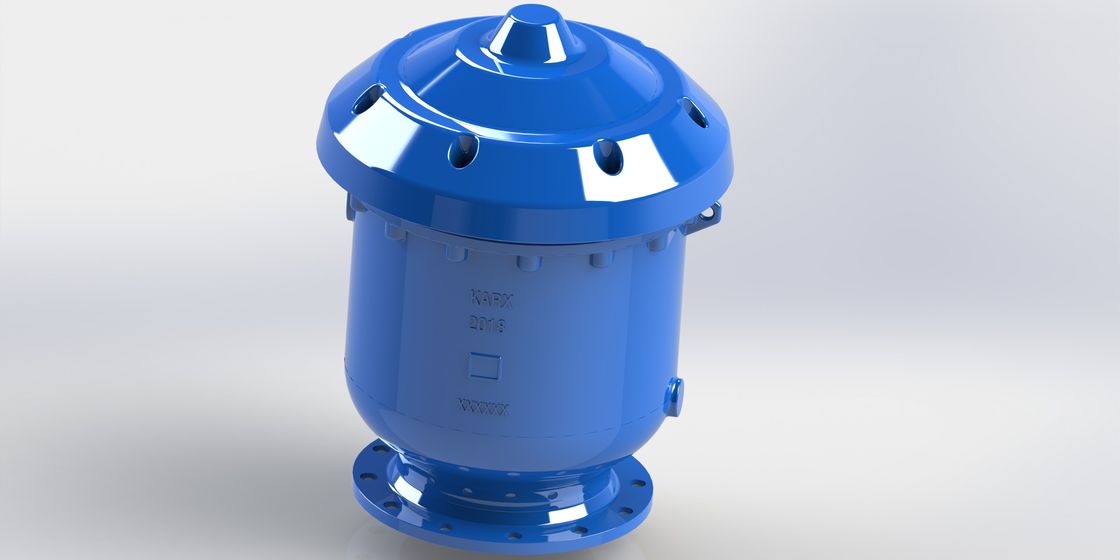

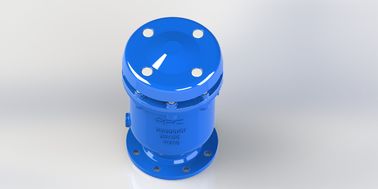

Katup pelepasan udara kombinasi besar untuk sistem air ruang tunggal tersedia
Deskripsi:
KARX adalah katup pelepasan udara kombinasi, fungsi tiga, 304SS mengapung / kandang / busur penyegelan, kursi EPDM, baut CS, PN10/16.
3 fungsi:
1. Air besar rilis
2Air kecil yang dilepaskan
3. Air masuk yang besar selama pengosongan pipa.
Kekuatan terapung:
• Uji terapung maksimal
• DN 50-80 = 70 Bar
• DN 100-300 = 51 Bar
Fitur:
• Semua bagian dalam adalah bahan 304SS tanpa karat.
• 100% -area aliran penuh melalui katup internal.
• Terapung dengan penyegelan karet di atas, memberikan efek penyegelan yang lebih baik (kemampuan melayang yang lebih besar) pada lubang kecil.
• Float dapat menahan tekanan tinggi dari 51-70Bar untuk katup udara ukuran yang berbeda.
• Tong panduan memiliki sedikit lubang di sekitarnya untuk pembuangan air dan membantu terapung turun lebih mudah dan lebih cepat selama vakum.
• memaksimalkan lubang kecil dari 1,6 mm (DN 50) hingga 4,0 mm (DN 300).
• Sebagian besar bagian katup dapat didaur ulang.
• Badan tunggal mencegah pecahnya sambungan dua badan.
• Layar di bagian atas dapat mencegah anak-anak, serangga dan burung masuk.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.
•Desain penutup khusus mencegah pencurian air.
• Dapat meniup air di atas busur penyegelan melalui lubang kecil dan menjaganya tetap kering untuk mencegah air tercemar masuk ke pipa selama vakum.
Tabel Pilihan Ukuran:
Jangkauan aliran air
Max CMH | 760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
Ukuran pipa utama
mm | 80 sampai 300 | 200 sampai 400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 | 2100-3000 |
Ukuran inlet dari KARX
mm | 25 | 50 | 80 | 100 | 150 | 200 | 300 |
lubang saluran keluar
mm | 50 | 75 | 95 | 130 | 170 | 230 | 330 |
ukuran lubang kecil
mm | 1.6 | 1.6 | 2 | 2.5 | 3 | 4 | 4 |
Daftar bahan:
KARS (jenis benang DN25-DN50)
KARX (FlangJenis DN50-DN300)
Dimensi:
KARS ( Tkepala tipe DN25-DN50)
KARX (jenis flange DN50-DN300)
Karakteristik aliran udara
Pengeluaran Udara Besar
Asupan udara
ventilasi udara kecil
