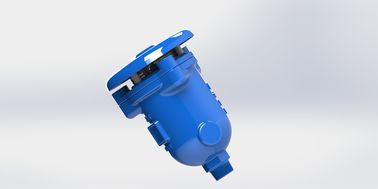

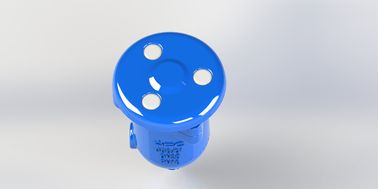

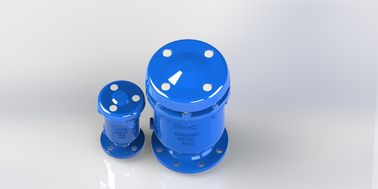

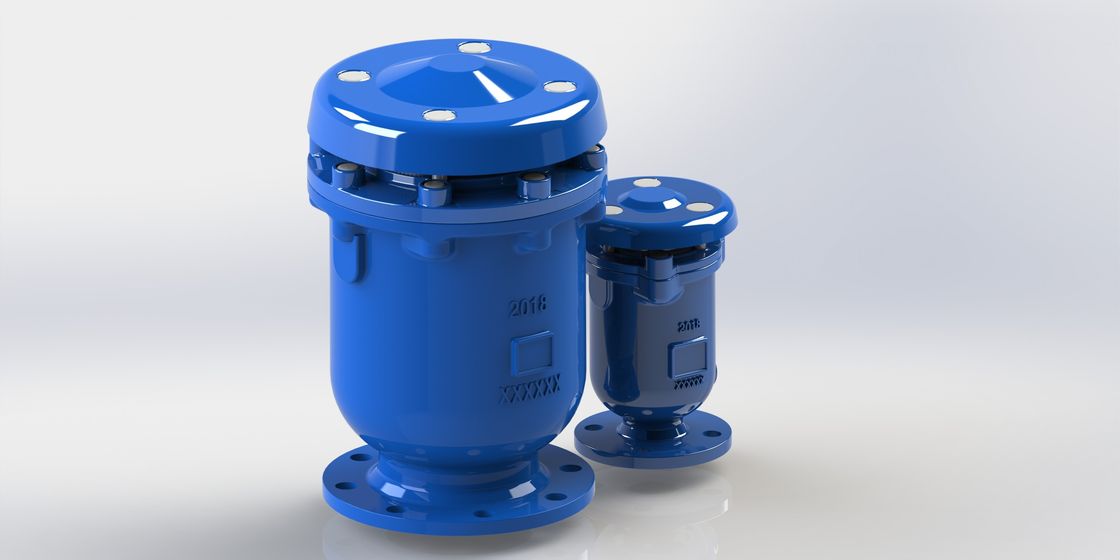

ANSI BS standar tiga fungsi kombinasi katup pelepasan udara

ANSI BS standar tiga fungsi kombinasi katup pelepasan udara

  • ANSI BS standar tiga fungsi kombinasi katup pelepasan udara
  • ANSI BS standar tiga fungsi kombinasi katup pelepasan udara
  • ANSI BS standar tiga fungsi kombinasi katup pelepasan udara
  • ANSI BS standar tiga fungsi kombinasi katup pelepasan udara
ANSI BS standar tiga fungsi kombinasi katup pelepasan udara
Detail produk:
Place of Origin: China
Nama merek: AFC OEM
Sertifikasi: EN1074-4
Nomor model: KARX KARR KARS ARVS
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: Price Negotiable
Kemasan rincian: kasus kayu lapis
Waktu pengiriman: Berdasarkan pesanan
Payment Terms: L/C, T/T
Menyediakan kemampuan: 60 hari untuk dua kontainer
Kontak
Detil Deskripsi produk
Product Name: ANSI Or BS Standard Triple Function Ductile Iron Combination Air Release Valve Kode model: KARX
Material: Ductile Iron GJS500-7 Mengambang: Baja Tahan Karat 304
Warna: RAL 5010 Karet: EPDM
Flow Area: Full Flow Area Standar: EN1074-4
Menyoroti:

ANSI Kombinasi Air Release Valve

,

BS Kombinasi katup pelepasan udara

,

Katup udara kombinasi tiga fungsi





ANSI atau BS Standar Triple Function Ductile Iron Combination Air Release Valve





Deskripsi:



1. Air besar rilis

Selama mengisi pipa, float akan tetap di posisi aslinya.



Biarkan udara besar keluar dari katup melalui muncung besar.



2Air kecil yang dilepaskan

2-1. ketika tingkat air naik ke atas, terapung akan sampai ke posisi dekat dan menutup busur penyegelan- lubang besar dan lubang kecil.



Udara (2% dari udara larut dalam air) terus keluar dari air dan berkumpul di bagian atas katup.



2-3. perahu akan didorong ke bawah dan membiarkan kantong kecil keluar melalui lubang kecil.



2-4. busur penyegelan akan tetap dalam posisi dekat sampai kosong dari air



3. Air masuk yang besar selama pengosongan pipa.

Float akan turun saat pipa kosong.



Udara besar akan masuk ke pipa melalui katup.



Mencegah keruntuhan pipa dan pecah vakum.



Lindungi segel O-ring dari penyumbatan di pipa.



Fitur:


.Desain canggih: Mekanisme sederhana dan terapung yang kuat untuk mencegah retakan saat palu air tiba-tiba & cepat tutup.
Tidak ada tuas untuk mencegah getaran, membungkuk, penutupan langsung dari terapung.
. kandang halus di luar float, menjaga float bergerak di jalur panduan yang ditentukan.
. Bagian bawah karet penyangga untuk mencegah tabrakan, dan mengalirkan mudah dengan lubang yang tepat di sekitar kandang selama vakum.
. layar luar adalah untuk keselamatan dan mencegah serangga masuk.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
Standar manufaktur: BS EN1074-4, AWWA C512
Pengeboran dan dimensi flange: BS EN 1092 dan BS EN 558 dan flange ANSI.



Tabel Pilihan Ukuran:



Jangkauan aliran air
Max CMH
760 1360 4160 8500 19100 33400 76300
Ukuran pipa utama
mm
80 sampai 300 200 sampai 400 400-700 750-1000 1050-1500 1500-2000 2100-3000
Ukuran inlet dari KARX
mm
25 50 80 100 150 200 300
lubang saluran keluar
mm
50 75 95 130 170 230 330
ukuran lubang kecil
mm
1.6 1.6 2 2.5 3 4
4





Daftar bahan:



KARS (jenis benang DN25-DN50)



ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 0ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 1





KARX (FlangJenis DN50-DN300)



ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 2ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 3







Dimensi:



KARS ( Tkepala tipe DN25-DN50)



ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 4



ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 5



KARX (jenis flange DN50-DN300)



ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 6



ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 7



Karakteristik aliran udara



Pengeluaran Udara Besar

ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 8



Asupan udara



ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 9



ventilasi udara kecil

ANSI BS standar tiga fungsi kombinasi katup pelepasan udara 10
