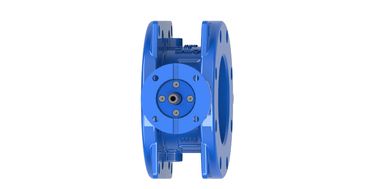

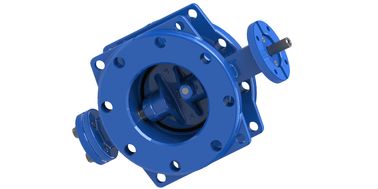

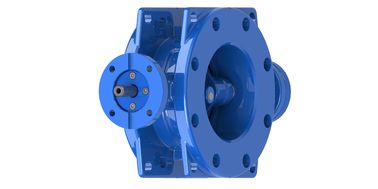

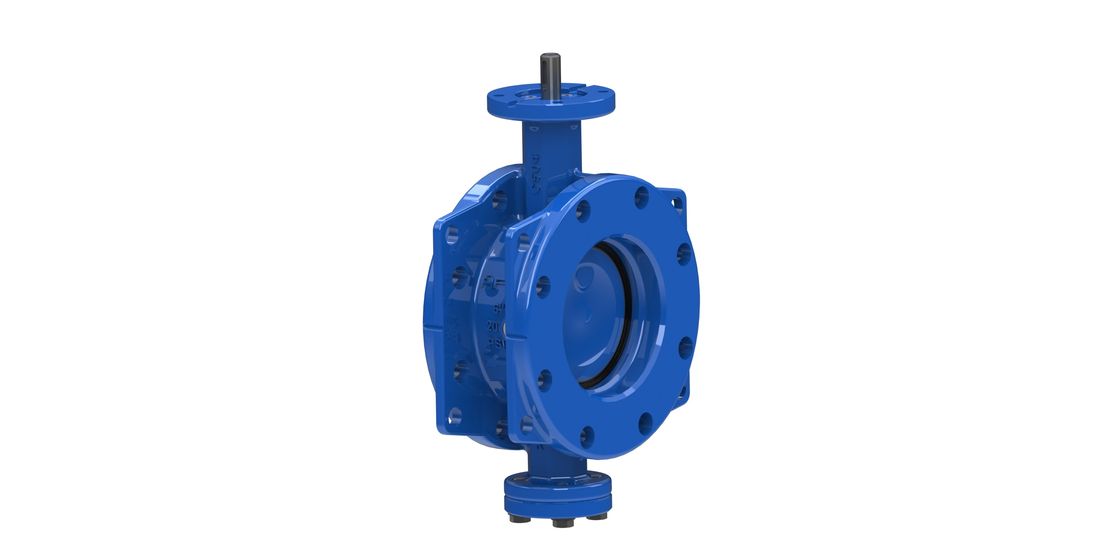

DN150mm SS304 Disc Ring Double Eccentric Butterfly Valve Dengan Segel Dovetail

SS304 Disc Ring Double Eccentric Butterfly Valve Dovetail Seal Desain

Fitur:

. Desain baru canggih dengan segel ekor burung merpati dan ditangkap oleh epoksi di bagian belakang, dengan banyak mengangkat cincin untuk memiliki lebih banyak kontak dengan cakram tetapi kurang gesekan selama penutupan.
Desain eksentrik ganda memberikan area kontak yang lebih kecil dari segel dengan cakram, dan kurang tekanan di posisi terbuka cakram.
. Desain disk dengan bentuk lengkungan dan melalui disk dapat memberikan kapasitas aliran yang lebih baik, lebih kuat dan lebih sedikit berat
Hubungan poros dan cakram dengan pin tangensial yang dapat dipertukarkan dan memberikan koneksi kaku.
DN 100-500MM menggunakan cakram datar, dan DN 600-1200MM menggunakan cakram bentuk lengkungan.
Epoxy dilapisi interior dan eksterior.
. Desain katup memenuhi atau melebihi EN 593.
Koneksi flange atas memenuhi ISO 5211-1982, dan F/F memenuhi EN 558-1 seri 13 & 14.

Ukuran DN150-DN350mm, cakram berbentuk datar, memungkinkan sampah yang lebih besar mengalir melalui.menyebabkan lebih sedikit kompresi dan memakai karet segel untuk meningkatkan umur segel karetJuga, kehilangan kepala air berkurang banyak dan turbulensi diminimalkan, sehingga aliran melalui energi disk disimpan dan menurunkan biaya pompa.

Kontrol Produksi



Bahan

DN100-DN500



DN600-DN1200


Dimensi:









Tingkat pembukaan VS Koefisien aliran Kv
