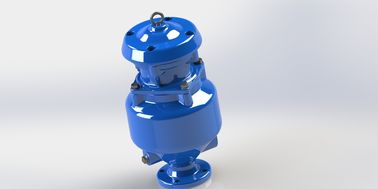

Anti-shock Spill Free Triple fungsi limbah Kombinasi udara rilis katup
Deskripsi:
Anti-shock air limbah kombinasi katup pelepasan udara dapat membantu untuk mencegah palu air.Jenis katup ini umumnya digunakan dalam pipa transmisi air limbah panjang di mana mungkin terjadi palu airJika udara keluar dari katup terlalu cepat, air limbah akan masuk sangat cepat juga. air akan mencegah terapung naik yang menyebabkan katup bocor.
Fungsi:
1. Large air rilis - oleh anti-shock perangkat
Kurangi kecepatan pembuangan udara untuk mencegah palu air.
2Air kecil yang dilepaskan

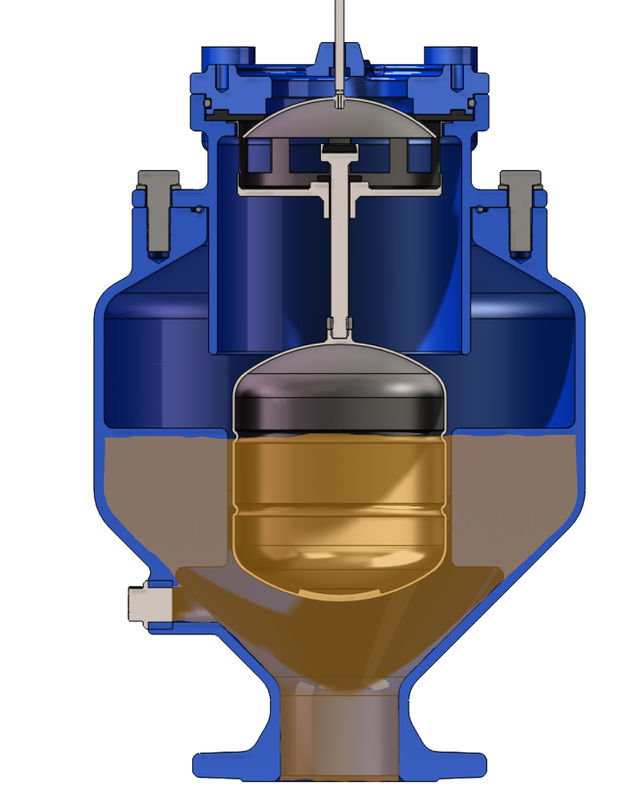

2-1. ketika tingkat air naik ke atas, terapung akan sampai ke posisi dekat dan menutup busur penyegelan- lubang besar dan lubang kecil.
Udara (2% dari udara larut dalam air) terus keluar dari air dan berkumpul di bagian atas katup.
2-3. perahu akan didorong ke bawah dan membiarkan kantong kecil keluar melalui lubang kecil.
2-4. busur penyegelan akan tetap dalam posisi dekat sampai kosong dari air
3. Air masuk yang besar selama pengosongan pipa.
Float akan turun saat pipa kosong.
Udara besar akan masuk ke pipa melalui katup.
Mencegah keruntuhan pipa dan pecah vakum.
Lindungi segel O-ring dari penyumbatan di pipa.
Fitur:
.Membuang Bebas.
.Badan tengah yang lebih lebar, tinggi yang lebih pendek.
.Perlahankan kecepatan aliran, menjaga air limbah dalam tubuh.
.Atur bos di atas & bawah untuk membersihkan.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
• Sebagian besar bagian katup dapat didaur ulang.
• Semua bagian dalam adalah bahan 316SS tanpa karat.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.
Bidang Layanan:
Untuk sistem air limbah.
Media aliran:
air limbah
Data teknis:
Kisaran ukuran: DN 50-200MM
Nominal tekanan:1.0Mpa,1.6Mp (Flang)
Suhu kerja: -10°-80°C.
Media aliran: air limbah.
Silakan konsultasikan pabrik untuk PN25 dan perangkat antisok setiap kali ada masalah waterhammer.
| Tabel Pemilihan Cepat |
Tingkat Aliran Air
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Ukuran pipa utama
MM |
80 sampai 400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
Ukuran SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Bahan:
| Tidak, tidak. |
Nama Bagian |
Bahan |
Standar |
| 1 |
Tubuh |
Besi Duktil |
EN GJS500-7 |
| 2 |
Mengambang |
Baja tahan karat |
ANSI304/316L |
| 3 |
Bagian Tengah |
Besi Duktil |
EN GJS500-7 |
| 4 |
O-ring |
Karet |
NBR |
| 5 |
Hex Bolt |
Baja tahan karat |
AISI304 |
| 6 |
Mesin cuci |
Baja tahan karat |
AISI304 |
| 7 |
Bonet |
Besi Duktil |
EN GJS500-7 |
| 8 |
Tutup |
Besi Duktil |
EN GJS500-7 |
| 9 |
Mesin cuci |
Baja tahan karat |
Komersial/ANSI304/316 |
| 10 |
Hex Bolt |
Baja tahan karat |
Komersial/ANSI304/316 |
| 11 |
Bolt mata |
Baja karbon |
Komersial |
| *12 |
Pilar |
Aluminium |
Komersial |
| 13 |
O-ring |
Karet |
NBR |
| 14 |
Kursi |
Karet |
NBR |
| 15 |
Segel busur |
Baja tahan karat |
ANSI304/316L |
| 16 |
Kursi lubang |
Karet |
NBR |
| 17 |
Batang |
Baja tahan karat |
ANSI304/316L |
| 18 |
Opsi colokan |
Baja tahan karat |
ANSI304/316L |
| 19 |
Lubang kecil |
Baja tahan karat |
ANSI304/316L |
| *Size≥DN150 tidak memiliki pilar |
Dimensi:
| DN |
Nomor model. |
H |
ΦD |
ΦK |
ΦB |
nΦd |
C |
| PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
| 50 |
SKAR-0050 |
558 |
165 |
125 |
99 |
4Φ19 |
19 |
| 80 |
SKAR-0080 |
653 |
200 |
160 |
132 |
8Φ19 |
19 |
| 100 |
SKAR-00100 |
676 |
220 |
180 |
156 |
8Φ19 |
19 |
| 150 |
SKAR-0150 |
810 |
285 |
240 |
211 |
8Φ23 |
19 |
| 200 |
SKAR-0200 |
950 |
340 |
295 |
266 |
8Φ23 |
12Φ23 |
20 |
