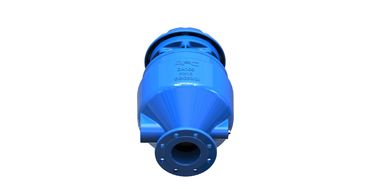

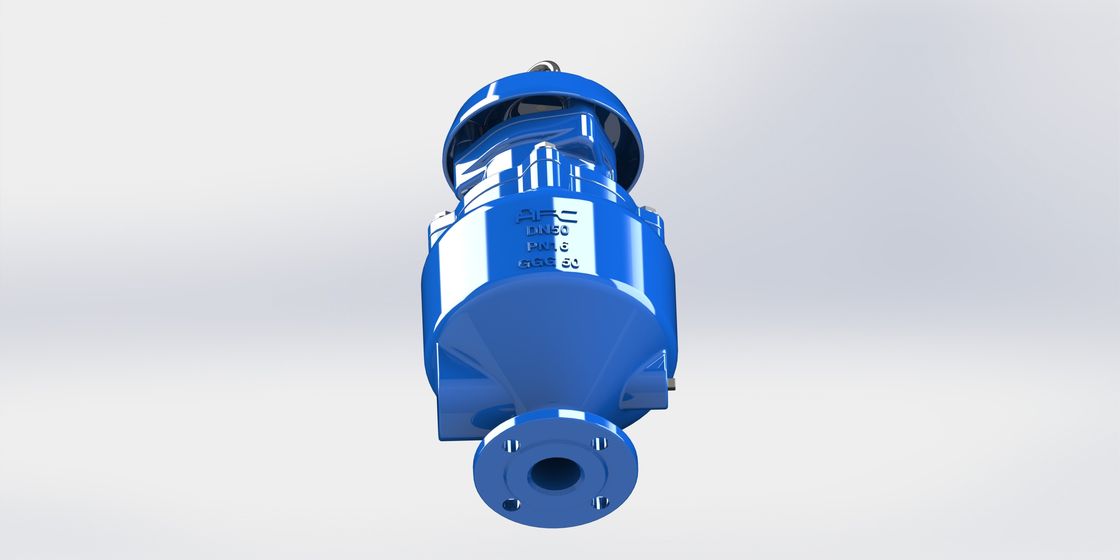

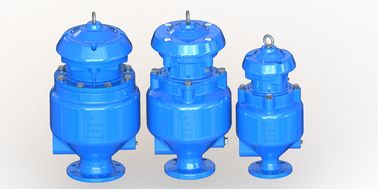

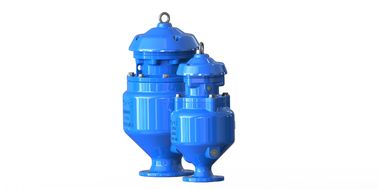

Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan

Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan

  • Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan
  • Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan
  • Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan
  • Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan
Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan
Detail produk:
Place of Origin: China
Nama merek: AFC OEM
Sertifikasi: ISO9001-2015
Nomor model: SKAR
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1
Harga: Price negotiable
Kemasan rincian: kasus kayu lapis
Delivery Time: 45-60 days
Payment Terms: L/C, T/T
Supply Ability: Based on order
Kontak
Detil Deskripsi produk
Product Name: Ductile Iron Air Release Valve , Full Flow Area Sewage Air Valve Kode model: SKAR
Bahan: Besi Ulet GJS500-7 Internal parts: SS316
Lapisan: Epoksi Berikat Fusion Daerah Aliran: Area Aliran Penuh
Color: RAL5010 Specialty: Spill Free
Menyoroti:

Katup udara limbah area aliran penuh

,

Klep udara limbah bebas tumpahan

,

Katup pelepasan udara besi lentur





Katup pelepasan udara besi lentur, area aliran penuh, katup udara limbah bebas tumpahan



Deskripsi:



SKAR - Katup pelepasan udara kombinasi air limbah



Fitur:



Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:

1.Rilis udara besar selama pengisian pipa.

2. Air kecil dilepaskan di bawah pipa bertekanan.
3.Input udara yang besar selama pengosongan pipa.


.Desain canggih dengan mekanisme sederhana, mengapung kuat untuk mencegah retakan saat palu air mendadak & penutupan cepat.

.Kandang jendela untuk stabilisasi bagian atas
Tidak ada lengan atau tuas untuk mencegah getaran, membungkuk, penutupan langsung dari terapung.

.Kepala pembuangan di atas & bawah untuk pembersihan
. Bagian bawah karet penyangga untuk mencegah tabrakan, dan mengalirkan mudah dengan lubang yang tepat di sekitar kandang selama vakum.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
Standar manufaktur memenuhi BS EN1074-4, AWWA C512
Pengeboran dan dimensi flange memenuhi BS EN 1092 dan BS EN 558 dan flange ANSI.




Data teknis:


Kisaran ukuran: DN 50-200MM
Nominal tekanan:1.0Mpa,1.6Mp (Flang)
Suhu kerja: -10°-80°C.
Media aliran: air limbah.



Tabel Pemilihan Cepat
Tingkat Aliran Air
CMH
1360 4160 8500 19100 33400
Ukuran pipa utama
MM
80 sampai 400 400-700 750-1000 1050-1500 1500-2000
Ukuran SKAR
MM
50 80 100 150 200



Bahan:

Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan 0



Tidak ada Nama Bagian Bahan Standar
1 Tubuh Besi Duktil EN GJS500-7
2 Mengambang Baja tahan karat ANSI304/316L
3 Bagian Tengah Besi Duktil EN GJS500-7
4 O-ring Karet NBR
5 Hex Bolt Baja tahan karat ANSI 304
6 Wahser Baja tahan karat ANSI 304
7 Bonet Besi Duktil EN GJS500-7
8 Tutup Besi Duktil EN GJS500-7
9 Mesin cuci Baja tahan karat Komersial/ANSI304/316
10 Hex Bolt Baja tahan karat Komersial/ANSI304/316
11 Bolt mata Baja karbon Komersial
12 Pilar Aluminium Komersial
13 O-ring Karet NBR
14 Kursi Karet NBR
15 Segel busur Baja tahan karat ANSI304/316L
16 Kursi lubang Karet NBR
17 Batang Baja tahan karat ANSI304/316L
18 Plug-Option Baja tahan karat ANSI304/316L
19 Lubang kecil Baja tahan karat ANSI304/316L
size≥DN150 tidak memiliki pilar





Dimensi:

Daerah aliran penuh dari besi lentur, katup udara limbah bebas tumpahan 1

Satuan:MM
DN Nomor model. H φD ΦK ΦB nφd C
PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
50 SKAR-0050 558 165 125 99 4-φ19 19
80 SKAR-0080 653 200 160 132 8-φ19 19
100 SKAR-0100 676 220 180 156 8-φ19 19
150 SKAR-0150 810 285 240 211 8-φ23 19
200 SKAR-0200 950 340 295 266 8-φ23 12-φ23 20
