Rumah ProdukKatup Kupu-Kupu Eksentrik Ganda

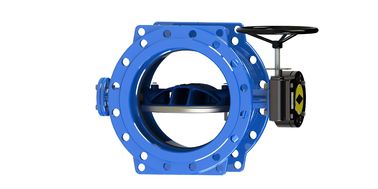

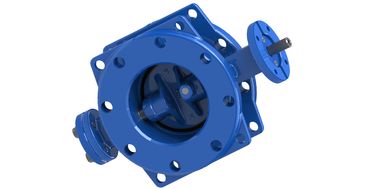

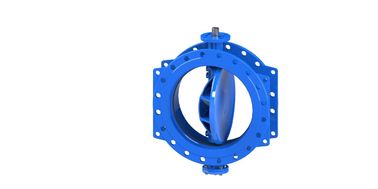

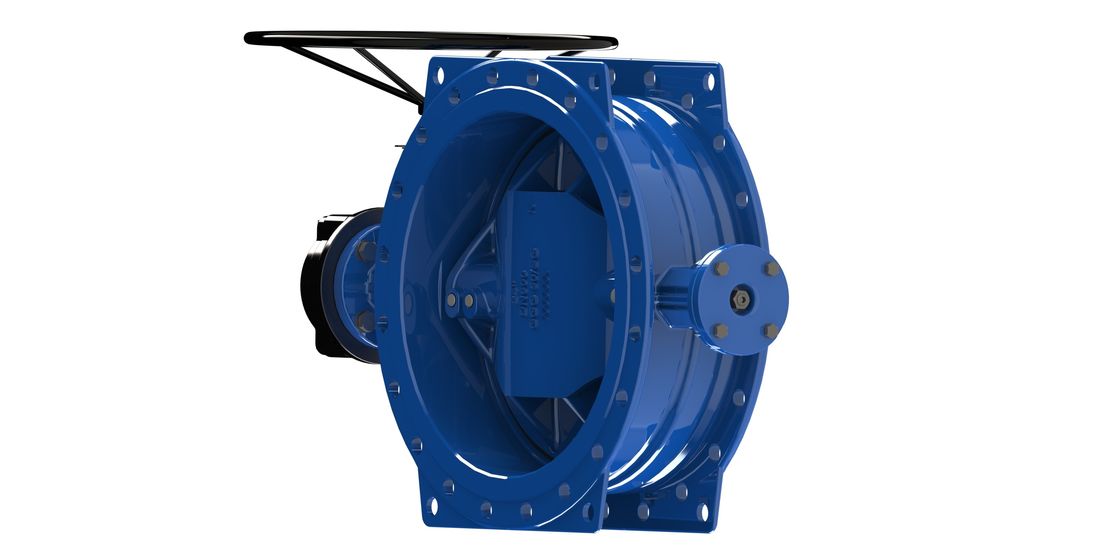

Kursi karet torsi besar katup kupu-kupu eksentrik ganda

Kursi karet torsi besar katup kupu-kupu eksentrik ganda

  • Kursi karet torsi besar katup kupu-kupu eksentrik ganda
  • Kursi karet torsi besar katup kupu-kupu eksentrik ganda
  • Kursi karet torsi besar katup kupu-kupu eksentrik ganda
  • Kursi karet torsi besar katup kupu-kupu eksentrik ganda
Kursi karet torsi besar katup kupu-kupu eksentrik ganda
Detail produk:
Place of Origin: China
Nama merek: AFC OEM
Sertifikasi: NSF61 372
Nomor model: FBGD, FBBD, FBED, FBPD
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: Price Negotiable
Packaging Details: Plywood cases and pallets
Waktu pengiriman: Berdasarkan pesanan
Payment Terms: L/C, T/T
Menyediakan kemampuan: 2 kontainer dalam 60 hari
Kontak
Detil Deskripsi produk
Color: Blue RAL 5010 / 5015 NSF61 Bahan: Besi Ulet GSJ500-7
Disc Seat: 316L Kursi Badan: EPDM
Pressure Rating: PN10, PN16, PN25,ANSI Standard Standar: AWWA C504
Nama produk: klep kupu-kupu bergelombang ganda Model Code: FBGD FBBD
Flow Media: Clear Water
Menyoroti:

Flanged Double Eccentric Butterfly Valve (Klep Kupu-kupu Eksentrik Ganda Berkilau)

,

Katup Flanged Kupu-kupu Eksentrik Ganda




AWWA C504 NSF61 Klep Kupu-kupu Eksentrik Ganda Flange yang Disetujui



Fitur:

Platform kecil pada tubuh katup.
Perlindungan yang kuat-menjaga lengan bantalan sepenuhnya di lubang.
Tidak ada kerusakan pada bantalan selama operasi.


Bantalan khusus:



Basis baja karbon dilapisi dengan perunggu + interior PTFE untuk pelumas dan eksterior timah untuk mencegah karat.

Lebih kuat dari bantalan perunggu dan tahan lama


Perbaikan online oleh EPOXY:



Pengguna hanya perlu memperbaiki segel karet dari luar katup kupu-kupu tanpa masuk ke pipa.Total waktu perbaikan bisa sekitar kurang dari 1 jam untuk semua jenis ukuran.

Desain cakram bentuk lengkungan:

Mengurangi kehilangan kepala dan mengurangi turbulensi
Penghematan energi aliran melalui cakram, biaya pemompaan yang lebih rendah


Kursi karet:


Epoxy disuntikkan di bagian belakang alur

Desain ekor merpati dapat mengencangkan segel karet
Multi rib pada torsi operasi pengurangan segel
Segel diikat di alur dan epoksi di sisi belakang sebagai irisan, tidak perlu khawatir longgar
Tidak perlu bolting dan posisi permanen, mengurangi kacang longgar & lubang karat


Daftar Operasi Torsi untuk referensi Anda:


Torsi kepala telanjang (Nm)
InciNm
485
6128
8210
10250
12372
14760
161160
181280
201680
242500
282592
324428
365300
407245
4813320


Bahan:

 Kursi karet torsi besar katup kupu-kupu eksentrik ganda 0Kursi karet torsi besar katup kupu-kupu eksentrik ganda 1

Kursi karet torsi besar katup kupu-kupu eksentrik ganda 2

Item No.Nama BagianBahanStandar
1TubuhBesi DuktilGJS500-7
2Poros bawahBaja tahan karatAISI304
3DiskBesi DuktilGJS500-7
4Poros utamaBaja tahan karatAISI304
5Ring cadanganPlastikPTFE
6Plat penahanBaja karbonKomersial
7Kunci porosBaja karbonKomersial
8Dalam baut hexBaja karbonKomersial
9O-ringKaretNBR
10Bantalan porosBaja Karbon + Perunggu/PTFEKomersial
11Dalam baut hexBaja karbonKomersial
12PinBaja tahan karatAISI431
13Dalam baut hexBaja karbonKomersial
14Bantalan porosBaja Karbon + Perunggu/PTFEKomersial
15Papan PosisiBaja karbonKomersial
16KacangBaja karbonKomersial
17Dalam baut hexBaja karbonKomersial
18Flange bagian bawahBesi DuktilGJS500-7
19O-ringKaretNBR
20Mesin pencuci doronganBronzaC62300
21Kursi cakramDI+Baja tahan karatGJS500-7+316SS L
22Kursi tubuhKaretEPDM
23JurangEpoxyKomersial
24Perlengkapan CacingBesi DuktilKomersial
Untuk ukuran ≥ DN900


Dimensi:


Kursi karet torsi besar katup kupu-kupu eksentrik ganda 3

Kursi karet torsi besar katup kupu-kupu eksentrik ganda 4



Kursi karet torsi besar katup kupu-kupu eksentrik ganda 5

Kursi karet torsi besar katup kupu-kupu eksentrik ganda 6
