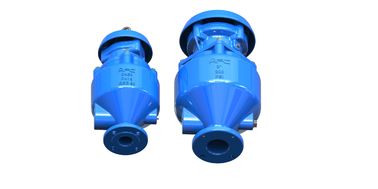

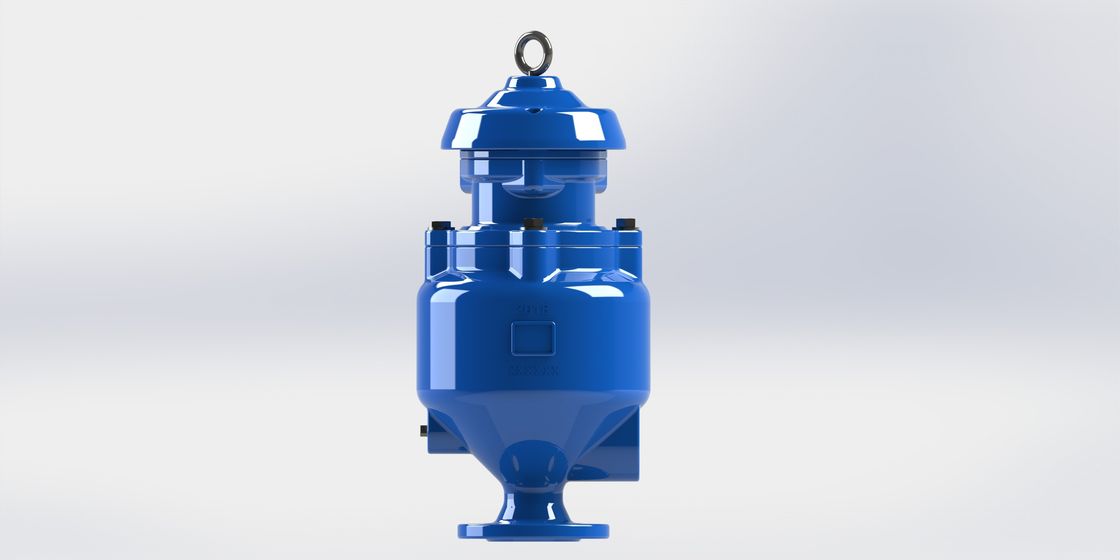

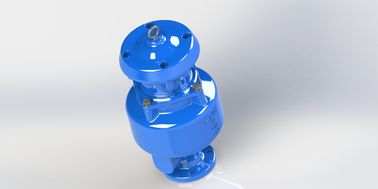

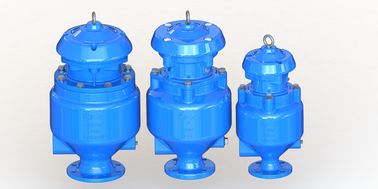

SS316 internal fungsi triple area aliran penuh ruang tunggal limbah kombinasi katup pelepasan udara
Aku tidak tahu.
Fitur:
.Menumpahkan bebas adalah fitur yang luar biasa.
.Desain canggih: Mekanisme sederhana dan terapung yang kuat untuk mencegah retakan saat palu air mendadak & penutupan cepat.
.Badan tengah yang lebih lebar, tinggi yang lebih pendek.
.Perlahankan kecepatan aliran, menjaga air limbah dalam tubuh.
.Atur bos di atas & bawah untuk membersihkan.
.Dukungan gerakan terapung oleh kedua kandang dan panduan tubuh
. Air cepat naik di bagian belakang bagian tengah, mencegah langsung mencuci ke atas dan keluar dari tubuh utama.
Tidak ada lengan atau tuas untuk mencegah getaran, membengkokkan, langsung menutup terapung.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
Standar manufaktur: BS EN1074-4, AWWA C512
Pengeboran dan dimensi flange: BS EN 1092 dan BS EN 558 dan flange ANSI.
• 100% -area aliran penuh melalui katup internal.
• Dapat meniup air di atas busur penyegelan melalui lubang kecil dan menjaganya tetap kering untuk mencegah air tercemar masuk ke pipa selama vakum.
• Sebagian besar bagian katup dapat didaur ulang.
• Semua bagian dalam adalah bahan 316SS tanpa karat.
• Terapung dengan segel karet di atas memberikan efek segel yang lebih baik (kemampuan melayang yang lebih besar) pada lubang kecil.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.
Bidang Layanan:
Untuk sistem air limbah.
Data teknis:
Kisaran ukuran: DN 50-200MM
Nominal tekanan:1.0Mpa,1.6Mp (Flang)
Suhu kerja: -10°-80°C.
Media aliran: air limbah.
Silakan konsultasikan pabrik untuk PN25 dan perangkat antisok setiap kali ada masalah waterhammer.
| Tabel Pemilihan Cepat |
Tingkat Aliran Air
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Ukuran pipa utama
MM |
80 sampai 400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
Ukuran SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Bahan:
| Tidak, tidak. |
Nama Bagian |
Bahan |
Standar |
| 1 |
Tubuh |
Besi Duktil |
EN GJS500-7 |
| 2 |
Mengambang |
Baja tahan karat |
AISI304/316L |
| 3 |
Bagian Tengah |
Besi Duktil |
EN GJS500-7 |
| 4 |
O-ring |
Karet |
NBR |
| 5 |
Hex Bolt |
Baja tahan karat |
AISI304 |
| 6 |
Mesin cuci |
Baja tahan karat |
AISI304 |
| 7 |
Bonet |
Besi Duktil |
EN GJS500-7 |
| 8 |
Tutup |
Besi Duktil |
EN GJS500-7 |
| 9 |
Mesin cuci |
Baja tahan karat |
Komersial/AISI304/316 |
| 10 |
Hex Bolt |
Baja tahan karat |
Komersial/AISI304/316 |
| 11 |
Bolt mata |
Baja karbon |
Komersial |
| 12 |
* Pilar |
Aluminium |
Komersial |
| 13 |
O-ring |
Karet |
NBR |
| 14 |
Kursi |
Karet |
NBR |
| 15 |
Segel busur |
Baja tahan karat |
AISI304/316L |
| 16 |
Kursi lubang |
Karet |
NBR |
| 17 |
Batang |
Baja tahan karat |
AISI304/316L |
| 18 |
Opsi colokan |
Baja tahan karat |
AISI304/316L |
| 19 |
Lubang kecil |
Baja tahan karat |
AISI304/316L |
Dimensi:
| DN |
Nomor model. |
H |
ΦD |
ΦK |
ΦB |
n-Φd |
C |
| PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
| 50 |
SKAR-0050 |
558 |
165 |
125 |
99 |
4-Φ19 |
19 |
| 80 |
SKAR-0080 |
653 |
200 |
160 |
132 |
8-Φ19 |
19 |
| 100 |
SKAR-0100 |
676 |
220 |
180 |
156 |
8-Φ19 |
19 |
| 150 |
SKAR-0150 |
810 |
285 |
240 |
211 |
8-Φ23 |
19 |
| 200 |
SKAR-0200 |
950 |
340 |
295 |
266 |
8-Φ23 |
12-Φ23 |
20 |
