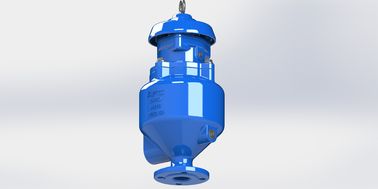

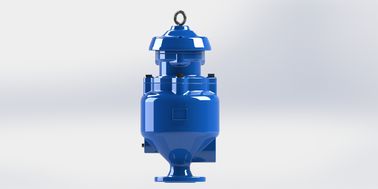

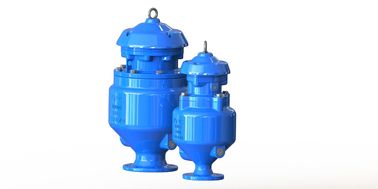

Saluran pembuangan udara bebas tumpahan dengan desain anti-kejut untuk mencegah palu air
Deskripsi:
Dalam sistem air limbah, gas tambahan akan menumpuk karena semua jenis gas atau udara untuk mengventilasi air limbah.eklep pelepasan udara sangat penting untuk ventilasi udara di pipa. pelepasan udara terjadi di titik-titik tinggi, pada panjang bagian pipa naik dan turun, hilir pompa,di hulu pembatasan.
Aku tidak tahu.
Klep pelepasan udara limbah denganPerangkat anti-kejutdapat membantu mencegah palu air sehingga dapat meminimalkan headloss.Jenis katup ini umumnya digunakan dalam pipa transmisi air limbah panjang di mana mungkin memiliki palu airJika udara keluar dari katup terlalu cepat, air limbah akan masuk sangat cepat juga. air akan mencegah terapung naik yang menyebabkan katup bocor.
Fungsi:
Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:
1Air besar yang dilepaskan...
Alat anti guncangan untuk mencegah aliran cepat dan palu air. Kurangi kecepatan pembuangan udara untuk mencegah palu air. Perlahankan air dan udara keluar dengan beberapa lubang di busur penyegelan atas
2Air kecil yang dilepaskan
Saat operasi, udara yang dihasilkan oleh pipa terakumulasi di bagian atas.mendorong tingkat cairan ke bawah dan memungkinkan pelepasan udara melalui muncung kecil.
3. Air masuk yang besar selama pengosongan pipa.
Selama pembuangan pipa, atau pipameledak, perlu untuk membawa dalam sebagaibanyak udara sebagai kuantitasakuTy darialiran keluarIni untuk menghindariTekanan buruk dan kuatkerusakan pada saluran pipa dantotal sistem
Fitur:
.Tanpa menumpahkan.
.Badan tengah yang lebih luas, tinggi yang lebih pendek.
.Perlahankan kecepatan aliran, menjaga air limbah dalam tubuh.
.Atur bos di atas & bawah untuk membersihkan.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
• Sebagian besar bagian katup dapat didaur ulang.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.
• Semua bagian dalam adalah bahan 316SS tanpa karat.
Bidang Layanan:
Untuk sistem air limbah.
Data teknis:
Kisaran ukuran: DN 50-200MM
Nominal tekanan:1.0Mpa,1.6Mp (Flang)
Suhu kerja: -10°-80°C.
Media aliran: air limbah.
Silakan konsultasikan pabrik untuk PN25 dan perangkat antisok setiap kali ada masalah waterhammer.
| Tabel Pemilihan Cepat |
Tingkat Aliran Air
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Ukuran pipa utama
MM |
80 sampai 400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
Ukuran SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Bahan:
| Tidak, tidak. |
Nama Bagian |
Bahan |
Standar |
| 1 |
Tubuh |
Besi Duktil |
EN GJS500-7 |
| 2 |
Mengambang |
Baja tahan karat |
AISI 304/316L |
| 3 |
Bagian Tengah |
Besi Duktil |
EN GJS500-7 |
| 4 |
O-ring |
Karet |
NBR |
| 5 |
Hex Bolt |
Baja tahan karat |
AISI304 |
| 6 |
Mesin cuci |
Baja tahan karat |
AISI304 |
| 7 |
Bonet |
Besi Duktil |
EN GJS500-7 |
| 8 |
Tutup |
Besi Duktil |
EN GJS500-7 |
| 9 |
Mesin cuci |
Baja tahan karat |
Komersial/AISI304/316 |
| 10 |
Hex Bolt |
Baja tahan karat |
Komersial/AISI304/316 |
| 11 |
Bolt mata |
Baja karbon |
Komersial |
| 12 |
Pilar |
Aluminium |
Komersial |
| 13 |
O-ring |
Karet |
NBR |
| 14 |
Kursi |
Karet |
NBR |
| 15 |
Segel busur |
Baja tahan karat |
AISI304/316L |
| 16 |
Kursi lubang |
Karet |
NBR |
| 17 |
Batang |
Baja tahan karat |
AISI304/316L |
| 18 |
Opsi colokan |
Baja tahan karat |
AISI304/316L |
| 19 |
Lubang kecil |
Baja tahan karat |
AISI304/316L |
Dimensi:
