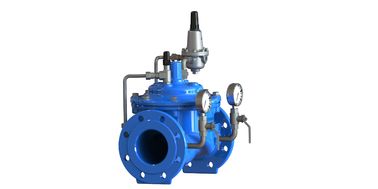

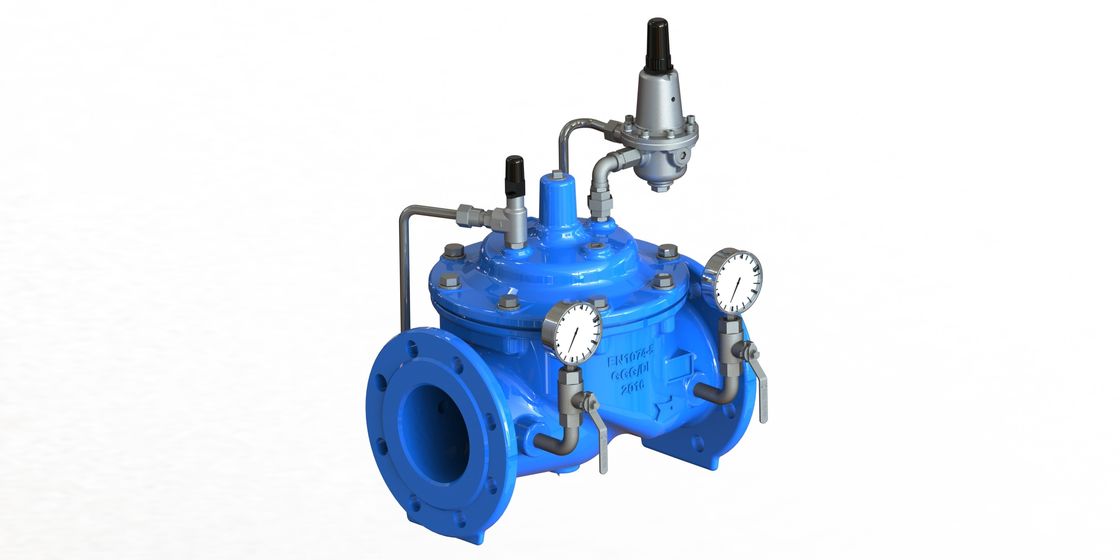

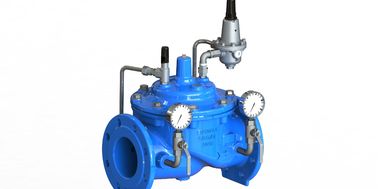

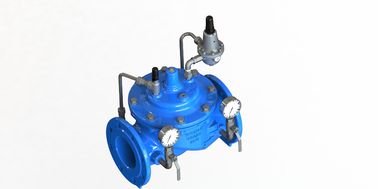

Name: Blue Diaphragm Air Pressure Flow Reducing Valve Dengan Stainless Steel 304 Pilot
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: A200
Availability: InStock

Rumah Produk Katup Pengurang Tekanan Air

Blue Diaphragm Air Pressure Flow Reducing Valve Dengan Stainless Steel 304 Pilot

Detail produk:

Place of Origin:	China
Nama merek:	AFC OEM
Sertifikasi:	EN1074-5
Nomor model:	A200

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	USD RMB
Kemasan rincian:	kasus kayu lapis
Waktu pengiriman:	15-60 HARI
Payment Terms:	L/C, T/T
Supply Ability:	Based On order

Kontak

Detil Deskripsi produk

Bahan:	Besi Ulet GJS500-7	Materi Percontohan:	SS304
Tubing:	SS304	Lapisan:	Epoksi
Diaphragm:	Nylon Reinforcement With EPDM	Rubber:	EPDM
Menyoroti:	klep pengurangan tekanan yang dapat disesuaikan , katup kontrol tekanan air

A200 Klep Pengurangan Tekanan Desain anti-kavitasi Epoxy Lapisan Baja Duktil Klep Utama SS304 Pilot

A200 adalah katup penurun tekanan yang terdiri dari

1.Klep utama

2. Ditambah pengurangan pilot-P200

3. Mengurangi tekanan masuk yang lebih tinggi ke tekanan keluar yang stabil

4.Terlepas dari variasi tekanan masuk atau variasi aliran keluar.

6. Ketika tekanan hilir melebihi pengaturan, pilot dan katup utama akan menutup

7V-port sebagai aksesori, pengeboran berkurang sebagai pilihan.

Bidang Layanan:

Untuk sistem air, sistem irigasi.

Data teknis:

Ukuran	DN50-DN800
Suhu Kerja	- 10°C - 80°C
Flange	AISI B16.1 Atau PN16
Media Aliran	Air Bersih

Konsultan pabrik untuk aplikasi lain
IP68 untuk tahan air
Memenuhi BS EN 1074-5, ISO 5208, BS EN 12266-1, BS EN 558-1

Bahan dan Dimensi

DN50-DN350

Blue Diaphragm Air Pressure Flow Reducing Valve Dengan Stainless Steel 304 Pilot 0

Tidak.	Deskripsi	Bahan	Standar
1	Tubuh	Besi Duktil	GJS500-7
2	Kursi	Baja tahan karat	ANSI 304/316
3	O-ring	Karet	NBR
4	O-ring	Karet	NBR
5	Bolt	Baja tahan karat	A2/A4
6	Mesin cuci	Baja tahan karat	A2/A4
7	Bonet	Besi Duktil	GJS500-7
8	Bush	Perunggu	C61900
9	Musim semi	Baja tahan karat	ANSI 304/316
10	Kacang Caulking	Baja tahan karat	A4
11	Diaphagm	Karet yang diperkuat dengan nilon	Kain EPDM+Nylon
12	Pemegang pemasangan	Besi Duktil	GJS500-7
13	Pemegang cakram	Besi Duktil	GJS500-7
14	Segel	Karet	EPDM
15	Penopang Kursi	Baja tahan karat	ANSI 304/316
16	Batang	Baja tahan karat	ANSI 304/316
17	Plug	Baja tahan karat	ANSI 304/316
18	Pergilah.	Baja tahan karat	A2/A4
19	Plug	Baja tahan karat	A2/A4
20	Wsher	Baja tahan karat	A2/A4

Satuan dimensi:MM
DN	Kode Model	L	φD			Φk			H	N-φd			ΦB
DN	Kode Model	L	PN10	PN16	PN25	PN10	PN16	PN25	H	PN10	PN16	PN25	PN10	PN16	PN25
50	A900-0050	230	165	165	165	125	125	125	177	4-φ19	4-φ19	4-φ19	φ99	φ99	φ99
65	A900-0065	290	185	185	185	145	145	145	202	4-φ19	4-φ19	8-φ19	φ118	φ118	φ118
80	A900-0080	310	200	200	200	160	160	160	219	8-φ19	8-φ19	8-φ19	φ132	φ132	φ132
100	A900-0100	350	220	220	235	180	180	190	243	8-φ19	8-φ19	8-φ23	φ156	φ156	φ156
*125	A900-0125	400	250	250	270	210	210	220	243	8-φ19	8-φ19	8-φ28	φ156	φ156	φ156
150	A900-0150	480	285	285	300	240	240	250	333	8-φ23	8-φ23	8-φ28	φ211	φ211	φ211
200	A900-0200	600	340	340	360	295	295	310	428	8-φ23	12-φ23	12-φ28	φ266	φ266	φ274
250	A900-0250	730	405	405	425	350	355	370	478	12-φ23	12-φ28	12-φ31	φ319	φ319	φ330
300	A900-0300	850	460	460	485	400	410	430	538	12-φ23	12-φ28	16-φ31	φ370	φ370	φ389
*350	A900-0350	980	520	520	555	460	470	490	550	16-φ23	16-φ28	16-φ34	φ429	φ429	φ448
Catatan	1.DN125 DN350 menggunakan internal yang sama dengan DN100 DN300
Catatan	2.A1SI 304 bahan standar pabrik.

DN400-DN800

Blue Diaphragm Air Pressure Flow Reducing Valve Dengan Stainless Steel 304 Pilot 1

Tidak, tidak.	Deskripsi	Bahan	Standar
1	Tubuh	Besi Duktil	GJS500-7
2	Kursi	Baja tahan karat	ANSI 304/316
3	Pergilah.	Baja tahan karat	A2/A4
4	Pergilah.	Baja tahan karat	A2/A4
5	Pergilah.	Baja tahan karat	A2/A4
6	Musim semi	Baja tahan karat	ANSI 304/316
7	Bonet	Besi Duktil	GJS500-7
8	Bush	Perunggu	C61900
9	O-ring	Karet	NBR
10	Perbaiki Washer	Perunggu	C61900
11	Diaphagm	Karet yang diperkuat dengan nilon	Kain EPDM+Nylon
12	Bolt Mata	Baja karbon	1040
13	Fix Holder	Besi Duktil	GJS500-7
14	Pemegang cakram	Besi Duktil	GJS500-7
15	Segel	Karet	EPDM
16	Penjaga segel	Besi Duktil	GJS500-7
17	Batang	Baja tahan karat	ANSI 304/316
18	Plug	Baja tahan karat	ANSI 304/316
19	O-ring	Karet	NBR
20	Cap	Besi Duktil	GJS500-7
21	Plug	Baja tahan karat	ANSI 304/316
22	Pergilah.	Baja tahan karat	A2/A4
23	O-ring	Karet	NBR
24	Pergilah.	Baja tahan karat	A2/A4

Satuan dimensi:MM
DN	Kode Model	L	H	φD			Φk			N-φd			ΦB
DN	Kode Model	L	H	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
400	A900-0400	1100	710	580	580	620	515	525	550	16-φ28	16-φ31	16-φ37	480	480	503
*450	A900-0450	1200	720	640	640	670	565	585	600	20-φ28	20-φ31	20-φ37	530	548	548
500	A900-0500	1250	822	715	715	730	620	650	660	20-φ28	20-φ34	20-φ37	582	609	609
600	A900-0600	1450	885	840	840	845	725	770	770	20-φ31	20-φ37	20-φ40	682	720	720
*700	A900-0700	1650	910	910	910	960	840	840	875	24-φ31	24-φ37	24-φ43	680	720	720
800	A900-0800	1850	1260	1025	1025	1085	950	950	990	24-φ34	24-φ40	24-φ49	901	901	928
Catatan	1. DN450 DN700 menggunakan internal yang sama dengan DN400 DN600
Catatan	2.A1SI 304 bahan standar pabrik.
