Rumah ProdukKatup pelepasan udara limbah

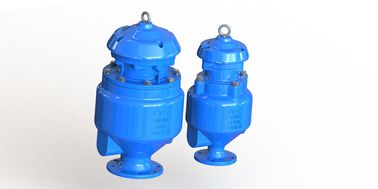

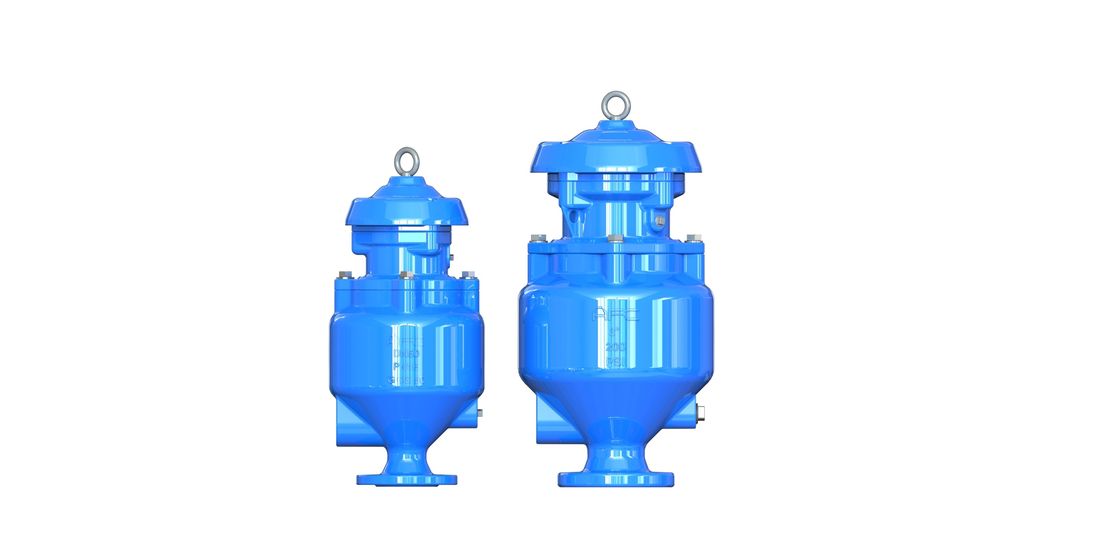

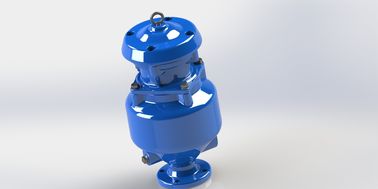

Vacuum Spill Free Sewa Air Release Valve Untuk Air Limbah, Fusion Bonded Epoxy Coated

Vacuum Spill Free Sewa Air Release Valve Untuk Air Limbah, Fusion Bonded Epoxy Coated

  • Vacuum Spill Free Sewa Air Release Valve Untuk Air Limbah, Fusion Bonded Epoxy Coated
  • Vacuum Spill Free Sewa Air Release Valve Untuk Air Limbah, Fusion Bonded Epoxy Coated
  • Vacuum Spill Free Sewa Air Release Valve Untuk Air Limbah, Fusion Bonded Epoxy Coated
Vacuum Spill Free Sewa Air Release Valve Untuk Air Limbah, Fusion Bonded Epoxy Coated
Detail produk:
Tempat asal: Cina
Nama merek: AFC OEM
Sertifikasi: ISO9001-2015
Nomor model: SKAR
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1
Harga: Price negotiable USD RMB
Packaging Details: Plywood cases
Waktu pengiriman: 45-60 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: Berdasarkan pesanan
Kontak
Detil Deskripsi produk
Bahan: Besi Ulet GJS500-7 Internal parts: SS316
Lapisan: Epoksi Berikat Fusion Daerah Aliran: Area Aliran Penuh
Warna: RAL5010 RAL5015 Spesialisasi: Bebas Tumpahan
Menyoroti:

katup pasokan air

,

katup pelepasan udara air limbah

,

Klep pelepasan udara air limbah bebas tumpahan





Udara besar menguras udara kecil ventilasi pemutus vakum bocor bebas fungsi triple Limbah Kombinasi katup pelepasan udara



Aku tidak tahu.

Fungsi:


Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:

1. Air besar rilis

Selama mengisi pipa, float akan tetap di posisi aslinya.

Biarkan udara besar keluar dari katup melalui muncung besar.



2Air kecil yang dilepaskan

2-1.Ketika permukaan air naik ke atas, kapal akan naik ke posisi dekatnya dan menutup busur penyegelan - lubang besar dan lubang kecil.

Udara (2% dari udara larut dalam air) terus keluar dari air dan berkumpul di bagian atas katup.

2-3. Float akan didorong ke bawah dan membiarkan kantong kecil keluar melalui lubang kecil.

2-4. busur penyegelan akan tetap dalam posisi dekat sampai kosong dari air



3. Air masuk yang besar selama pengosongan pipa.

3-1. Terapung akan jatuh ketika kosong dari pipa.

Udara besar akan masuk ke pipa melalui katup.

3-3.Mencegah keruntuhan pipa dan pecahnya vakum.

3-4. Lindungi cincin pengedap dari penyumbatan di pipa.


Fitur:



.Membuang Bebas.

.Badan tengah yang lebih lebar, tinggi yang lebih pendek.
.Perlahankan kecepatan aliran, menjaga air limbah dalam tubuh.

.Atur bos di atas & bawah untuk membersihkan.

.Dukungan gerakan terapung oleh kedua kandang dan panduan tubuh
. Air cepat naik di bagian belakang bagian tengah, mencegah langsung mencuci ke atas dan keluar dari tubuh utama.

Tidak ada lengan atau tuas untuk mencegah getaran, membungkuk, penutupan langsung dari flot.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
Standar manufaktur: BS EN1074-4, AWWA C512
Pengeboran dan dimensi flange: BS EN 1092 dan BS EN 558 dan flange ANSI.

• 100% -area aliran penuh melalui katup internal.
• Dapat meniup air di atas busur penyegelan melalui lubang kecil dan menjaganya tetap kering untuk mencegah air tercemar masuk ke pipa selama vakum.
• Sebagian besar bagian katup dapat didaur ulang.
• Semua bagian dalam adalah bahan 316SS tanpa karat.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.


Bidang Layanan:
Untuk sistem air limbah.
Data teknis:
Kisaran ukuran: DN 50-200MM
Nominal tekanan:1.0Mpa,1.6Mp (Flang)
Suhu kerja: -10°-80°C.
Media aliran: air limbah.
Silakan konsultasikan pabrik untuk PN25 dan perangkat antisok setiap kali ada masalah waterhammer.


Tabel Pemilihan Cepat
Tingkat Aliran Air
CMH
1360 4160 8500 19100 33400
Ukuran pipa utama
MM
80 sampai 400 400-700 750-1000 1050-1500 1500-2000
Ukuran SKAR
MM
50 80 100 150 200


Bahan:

Vacuum Spill Free Sewa Air Release Valve Untuk Air Limbah, Fusion Bonded Epoxy Coated 0



Daftar Bagian
Tidak, tidak. Nama Bagian Bahan Standar
1 Tubuh Besi Duktil EN GJS500-7
2 Mengambang Baja tahan karat ANSI 304/316L
3 Bagian Tengah Besi Duktil EN GJS500-7
4 O-ring Karet NBR
5 Hex Bolt Baja tahan karat ANSI 304
6 Mesin cuci Baja tahan karat ANSI 304
7 Bonet Besi Duktil EN GJS500-7
8 Tutup Besi Duktil EN GJS500-7
9 Mesin cuci Baja tahan karat Komersial/ANSI 304/316L
10 Hex Bolt Baja tahan karat Komersial/ANSI 304/316L
11 Bolt mata Baja karbon Komersial
12 Pilar Aluminium Komersial
13 O-ring Karet NBR
14 Kursi Karet NBR
15 Segel busur Baja tahan karat ANSI 304/316L
16 Kursi lubang Karet NBR
17 Batang Baja tahan karat ANSI 304/316L
18 Plug-Option Baja tahan karat ANSI 304/316L
19 Lubang kecil Baja tahan karat ANSI 304/316L



Dimensi:

Vacuum Spill Free Sewa Air Release Valve Untuk Air Limbah, Fusion Bonded Epoxy Coated 1

DN Nomor model. H ΦD ΦK ΦB n-φd C
PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
50 SKAR-0050 558 165 125 99 4-φ19 19
80 SKAR-0080 653 200 160 132 8-φ19 19
100 SKAR-0100 676 220 180 156 8-φ19 19
150 SKAR-0150 810 285 240 211 8-φ23 19
200 SKAR-0200 950 340 295 266 8-φ23 12-φ23 20
