Suzhou Alpine Flow Control Co., Ltd
Menjadi Pemimpin Pasar di Katup Kontrol Aliran Air
Place of Origin: | China |
Nama merek: | AFC OEM |
Sertifikasi: | ISO9001-2015 |
Nomor model: | SKAR |
Minimum Order Quantity: | 1 |
---|---|
Harga: | USD RMB |
Kemasan rincian: | kasus kayu lapis |
Delivery Time: | 45-60 days |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | Berdasarkan pesanan |
Material: | Ductile iron GJS500-7 | Internal parts: | SS316 |
---|---|---|---|
Lapisan: | Epoksi Berikat Fusion | Daerah Aliran: | Area Aliran Penuh |
Color: | RAL5010 | Specialty: | Spill Free |
Menyoroti: | katup pelepasan udara air limbah,katup udara air limbah,Klep tekanan udara bebas tumpahan |

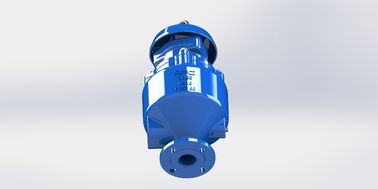

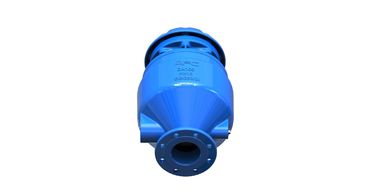

Kombinasi fungsi tiga limbah ventilasi udara rilis bebas tumpahan Full Flow Area Ductile Iron EPOXY dilapisi

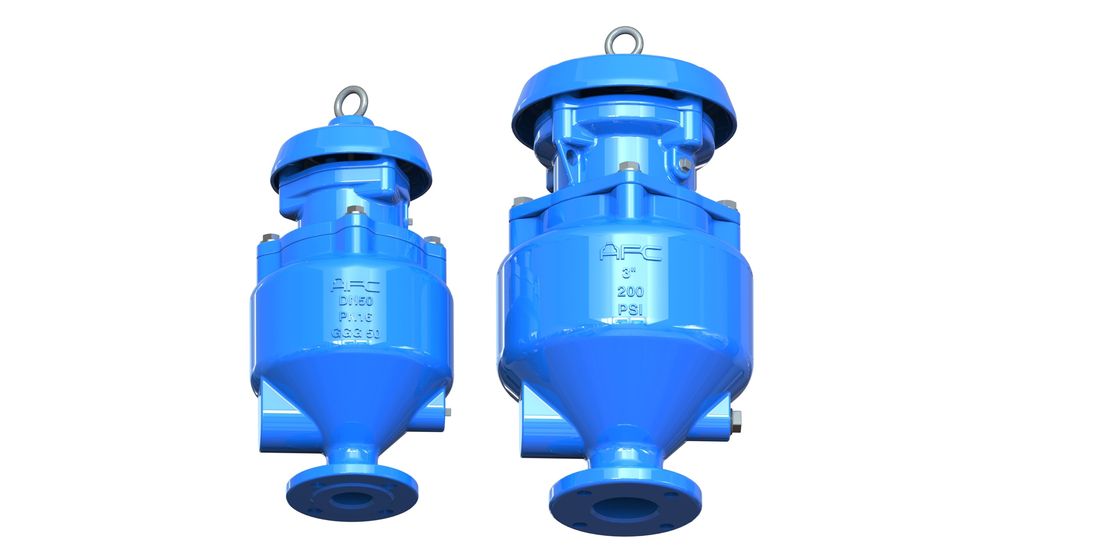

SKAR - Katup pelepasan udara kombinasi air limbah
Fitur
Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:
1.Rilis udara besar selama pengisian pipa.
2. Air kecil dilepaskan di bawah pipa bertekanan.
3.Input udara yang besar selama pengosongan pipa.
.Desain canggih dengan mekanisme sederhana, float yang kuat untuk mencegah retakan saat palu air mendadak & penutupan cepat.
.Kandang jendela untuk stabilisasi bagian atas
Tidak ada lengan atau tuas untuk mencegah getaran, membungkuk, penutupan langsung dari terapung.
.Kepala pembuangan di atas & bawah untuk pembersihan
. Bagian bawah karet penyangga untuk mencegah tabrakan, dan mengalirkan mudah dengan lubang yang tepat di sekitar kandang selama vakum.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
Standar manufaktur memenuhi BS EN1074-4, AWWA C512
Pengeboran dan dimensi flange memenuhi BS EN 1092 dan BS EN 558 dan flange ANSI.
Data teknis:
Kisaran ukuran: DN 50-200MM
Nominal tekanan:1.0Mpa,1.6Mp (Flang)
Suhu kerja: -10°-80°C.
Media aliran: air limbah.
Tabel Pemilihan Cepat | |||||
Tingkat Aliran Air CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Ukuran pipa utama MM |
80 sampai 400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Ukuran SKAR MM |
50 | 80 | 100 | 150 | 200 |
Bahan:
Tidak ada | Nama Bagian | Bahan | Standar |
1 | Tubuh | Besi Duktil | EN GJS500-7 |
2 | Mengambang | Baja tahan karat | ANSI304/316L |
3 | Bagian Tengah | Besi Duktil | EN GJS500-7 |
4 | O-ring | Karet | NBR |
5 | Hex Bolt | Baja tahan karat | ANSI 304 |
6 | Wahser | Baja tahan karat | ANSI 304 |
7 | Bonet | Besi Duktil | EN GJS500-7 |
8 | Tutup | Besi Duktil | EN GJS500-7 |
9 | Mesin cuci | Baja tahan karat | Komersial/ANSI304/316 |
10 | Hex Bolt | Baja tahan karat | Komersial/ANSI304/316 |
11 | Bolt mata | Baja karbon | Komersial |
12 | Pilar | Aluminium | Komersial |
13 | O-ring | Karet | NBR |
14 | Kursi | Karet | NBR |
15 | Segel busur | Baja tahan karat | ANSI304/316L |
16 | Kursi lubang | Karet | NBR |
17 | Batang | Baja tahan karat | ANSI304/316L |
18 | Plug-Option | Baja tahan karat | ANSI304/316L |
19 | Lubang kecil | Baja tahan karat | ANSI304/316L |
size≥DN150 tidak memiliki pilar |
Dimensi:
Satuan:MM | |||||||||||
DN | Nomor model. | H | φD | ΦK | ΦB | nφd | C | ||||
PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4-φ19 | 19 | ||||
80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8-φ19 | 19 | ||||
100 | SKAR-0100 | 676 | 220 | 180 | 156 | 8-φ19 | 19 | ||||
150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8-φ23 | 19 | ||||
200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8-φ23 | 12-φ23 | 20 |
Kontak Person: Mr. Matt Liang
Tel: +86 15195674203
Faks: 86-512-6673-2928
