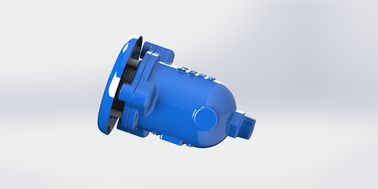

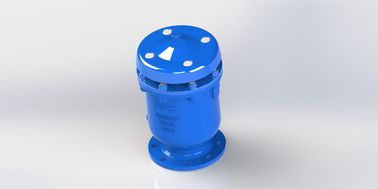

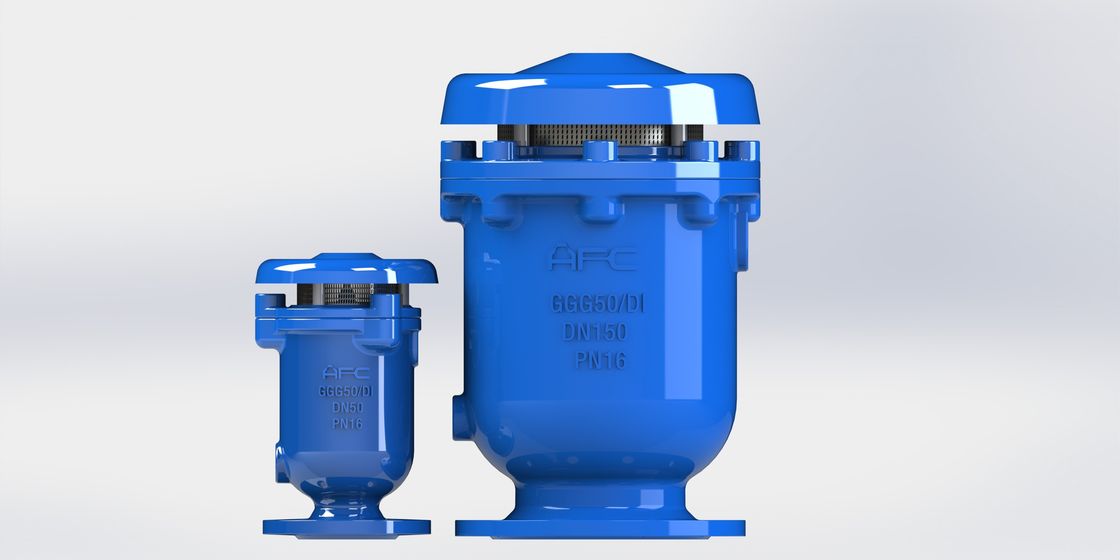

Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil

Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil

  • Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil
  • Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil
  • Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil
Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil
Detail produk:
Place of Origin: China
Nama merek: AFC OEM
Sertifikasi: WRAS NSF61/372
Model Number: KARX KARR KARA
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1
Harga: USD RMB
Kemasan rincian: kasus kayu lapis
Delivery Time: 45-60 days
Syarat-syarat pembayaran: L/C, T/T
Supply Ability: Based on order
Kontak
Detil Deskripsi produk
Material: Ductile Iron GJS500-7 Internal parts: SS304
Daerah Aliran: Area Aliran Penuh Color: RAL 5010
Standar: EN1074-4 AWWAC515 persetujuan: WRAS NSF61
Menyoroti:

katup pelepasan tekanan udara

,

katup pelepasan udara air





Fungsi tiga, pembuangan udara besar, ventilasi udara kecil, pemutus vakum, Anti-kejut, Kombinasi katup pelepasan udara









Fitur:



. Desain canggih dengan mekanisme sederhana, float kuat untuk mencegah retakan saat palu air tiba-tiba & penutupan cepat.
Mekanisme aerokinetik untuk menahan ledakan di bawah kecepatan udara yang lebih tinggi bahkan sampai kecepatan sonik udara.
Tidak ada lengan atau tuas untuk mencegah getaran, membungkuk, penutupan langsung air.
. kandang halus di luar float, menjaga float bergerak di garis panduan yang ditentukan.
. Bagian bawah karet penyangga untuk mencegah tabrakan, dan mengalirkan mudah dengan lubang yang tepat di sekitar kandang selama vakum.
Di luar layar akan menjadi pilihan untuk keselamatan dan mencegah serangga atau burung masuk.
. Epoxy fusi sepenuhnya dilapisi di dalam dan di luar tubuh katup untuk layanan jangka panjang.
Standar manufaktur memenuhi BS EN1074-4, AWWA C512
Pengeboran dan dimensi flange memenuhi BS EN 1092 dan BS EN 558 dan flange ANSI.



Fungsi:



Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:

1. Air besar rilis

Selama mengisi pipa, float akan tetap di posisi aslinya.

Biarkan udara besar keluar dari katup melalui muncung besar.



2Air kecil yang dilepaskan

2-1.Ketika permukaan air naik ke atas, kapal akan naik ke posisi dekatnya dan menutup busur penyegelan - lubang besar dan lubang kecil.

Udara (2% dari udara larut dalam air) terus keluar dari air dan berkumpul di bagian atas katup.

2-3. Float akan didorong ke bawah dan membiarkan kantong kecil keluar melalui lubang kecil.

2-4. busur penyegelan akan tetap dalam posisi dekat sampai kosong dari air



3. Air masuk yang besar selama pengosongan pipa.

3-1. Terapung akan jatuh ketika kosong dari pipa.

Udara besar akan masuk ke pipa melalui katup.

3-3.Mencegah keruntuhan pipa dan pecahnya vakum.

3-4. Lindungi cincin pengedap dari penyumbatan di pipa.



Bidang Layanan:
Untuk sistem air, pemadam kebakaran, sistem irigasi.



Data teknis:
Kisaran ukuran:DN 25-300MM
Nominal tekanan:1.0Mpa, 1.6Mpa ((Thread)
1.0Mpa,1.6Mp,2.5 Mpa ((Flang)
Suhu kerja: -10°-80°C.
Media aliran: air bersih





Tabel Pilihan Ukuran:



Jangkauan aliran air
Max CMH
760 1360 4160 8500 19100 33400 76300
Ukuran pipa utama
mm
80 sampai 300 200 sampai 400 400-700 750-1000 1050-1500 1500-2000 2100-3000
Ukuran inlet dari KARX
mm
25 50 80 100 150 200 300
lubang saluran keluar
mm
50 75 95 130 170 230 330
ukuran lubang kecil
mm
1.6 1.6 2 2.5 3 4
4





Daftar bahan:



KARS (jenis benang DN25-DN50)



Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 0Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 1





KARX (FlangJenis DN50-DN300)



Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 2Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 3







Dimensi:



KARS ( Tkepala tipe DN25-DN50)



Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 4



Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 5



KARX (jenis flange DN50-DN300)



Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 6



Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 7



Karakteristik aliran udara



Pengeluaran Udara Besar

Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 8



Asupan udara



Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 9



ventilasi udara kecil

Anti-Shock Kombinasi Air Release Valve Vacuum Breaker Tersedia Air Ventilasi Kecil 10
