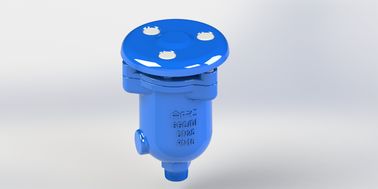

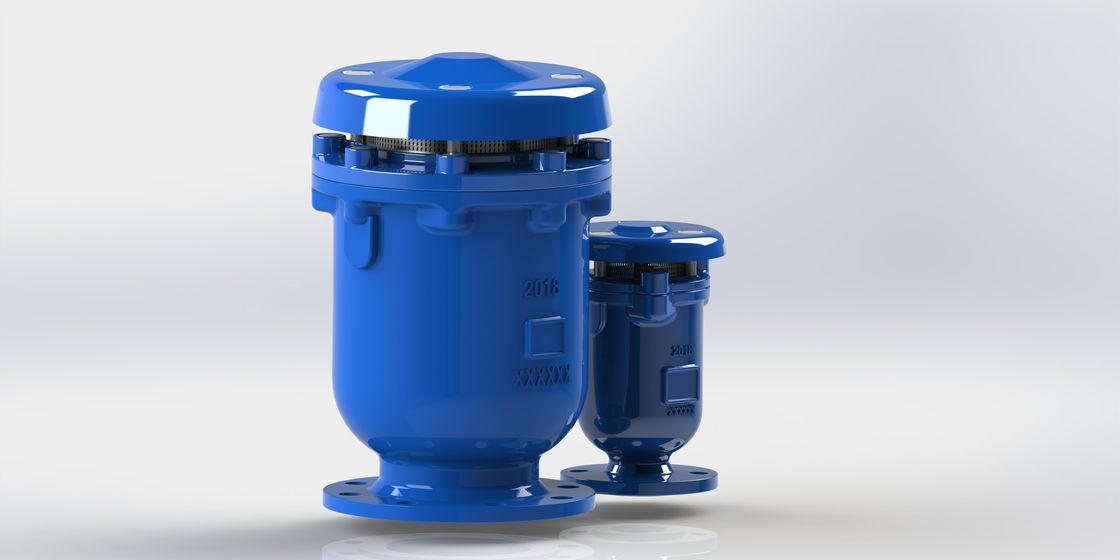

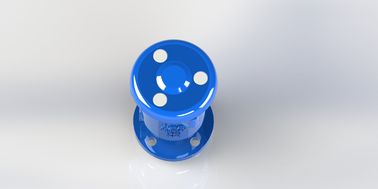

Triple Fungsi Full Flow Area Single Chamber Combination Air Release Valve SS304 Internal
Fitur:
• 100% -area aliran penuh melalui katup internal.
• memaksimalkan lubang kecil dari 1,6 mm (DN 50) hingga 4,0 mm (DN 300).
• Float dapat menahan tekanan tinggi dari 51-70Bar untuk katup udara ukuran yang berbeda.
• Tong panduan memiliki sedikit lubang di sekitarnya untuk pembuangan air dan membantu terapung turun lebih mudah dan lebih cepat selama vakum.
• Dapat meniup air di atas busur penyegelan melalui lubang kecil dan menjaganya tetap kering untuk mencegah air tercemar masuk ke pipa selama vakum.
• Sebagian besar bagian katup dapat didaur ulang.
• Badan tunggal mencegah pecahnya sambungan dua badan.
• Semua bagian dalam adalah bahan 304SS tanpa karat.
• Layar di bagian atas dapat mencegah anak-anak, serangga dan burung masuk.
• Terapung dengan penyegelan karet di atas, memberikan efek penyegelan yang lebih baik (kemampuan melayang yang lebih besar) pada lubang kecil.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.
•Desain penutup khusus mencegah pencurian air.
Deskripsi:
Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:
1. Air besar rilis
2Air kecil yang dilepaskan
3. Air masuk yang besar selama pengosongan pipa.
Tabel Pilihan Ukuran:
Jangkauan aliran air
Max CMH |
760 |
1360 |
4160 |
8500 |
19100 |
33400 |
76300 |
Ukuran pipa utama
mm |
80 sampai 300 |
200 sampai 400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
2100-3000 |
Ukuran inlet dari KARX
mm |
25 |
50 |
80 |
100 |
150 |
200 |
300 |
lubang saluran keluar
mm |
50 |
75 |
95 |
130 |
170 |
230 |
330 |
ukuran lubang kecil
mm |
1.6 |
1.6 |
2 |
2.5 |
3 |
4 |
4
|
Daftar bahan:
KARS (jenis benang DN25-DN50)
KARX (FlangJenis DN50-DN300)
Dimensi:
KARS ( Tkepala tipe DN25-DN50)
KARX (jenis flange DN50-DN300)
Karakteristik aliran udara
Pengeluaran Udara Besar
Asupan udara
ventilasi udara kecil
