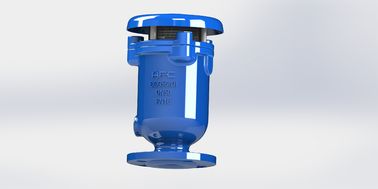

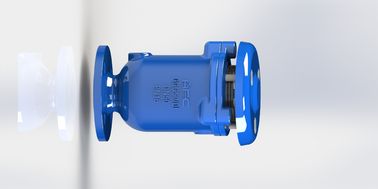

EN1074-4 Katup pelepasan udara kombinasi ruang tunggal dengan fungsi tiga (full flow area)
Deskripsi:
Kombinasi katup pelepasan udara kinetik memberikan 3 fungsi:
1. Air besar rilis
Selama mengisi pipa, float akan tetap di posisi aslinya.
Biarkan udara besar keluar dari katup melalui muncung besar.
2Air kecil yang dilepaskan
2-1.Ketika permukaan air naik ke atas, kapal akan naik ke posisi dekatnya dan menutup busur penyegelan - lubang besar dan lubang kecil.
Udara (2% dari udara larut dalam air) terus keluar dari air dan berkumpul di bagian atas katup.
2-3. Float akan didorong ke bawah dan membiarkan kantong kecil keluar melalui lubang kecil.
2-4. busur penyegelan akan tetap dalam posisi dekat sampai kosong dari air
3. Air masuk yang besar selama pengosongan pipa.
3-1. Terapung akan jatuh ketika kosong dari pipa.
Udara besar akan masuk ke pipa melalui katup.
3-3.Mencegah keruntuhan pipa dan pecahnya vakum.
3-4. Lindungi cincin pengedap dari penyumbatan di pipa.
Fitur:
• 100% -area aliran penuh melalui katup internal.
• memaksimalkan lubang kecil dari 1,6 mm (DN 50) hingga 4,0 mm (DN 300).
• Float dapat menahan tekanan tinggi dari 51-70Bar untuk katup udara ukuran yang berbeda.
• Tong panduan memiliki sedikit lubang di sekitarnya untuk pembuangan air dan membantu terapung turun lebih mudah dan lebih cepat selama vakum.
• Dapat meniup air di atas busur penyegelan melalui lubang kecil dan menjaganya tetap kering untuk mencegah air tercemar masuk ke pipa selama vakum.
• Sebagian besar bagian katup dapat didaur ulang.
• Badan tunggal mencegah pecahnya sambungan dua badan.
• Semua bagian dalam adalah bahan 304SS tanpa karat.
• Layar di bagian atas dapat mencegah anak-anak, serangga dan burung masuk.
• Terapung dengan penyegelan karet di atas, memberikan efek penyegelan yang lebih baik (kemampuan melayang yang lebih besar) pada lubang kecil.
• Float dengan penyegelan karet dapat menjadi penyerap untuk mencegah palu air langsung bertindak pada busur penyegelan dan dampak kursi.
•Desain penutup khusus mencegah pencurian air.
Tabel Pilihan Ukuran:
Jangkauan aliran air
Max CMH |
760 |
1360 |
4160 |
8500 |
19100 |
33400 |
76300 |
Ukuran pipa utama
mm |
80 sampai 300 |
200 sampai 400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
2100-3000 |
Ukuran inlet dari KARX
mm |
25 |
50 |
80 |
100 |
150 |
200 |
300 |
lubang saluran keluar
mm |
50 |
75 |
95 |
130 |
170 |
230 |
330 |
ukuran lubang kecil
mm |
1.6 |
1.6 |
2 |
2.5 |
3 |
4 |
4
|
Daftar bahan:

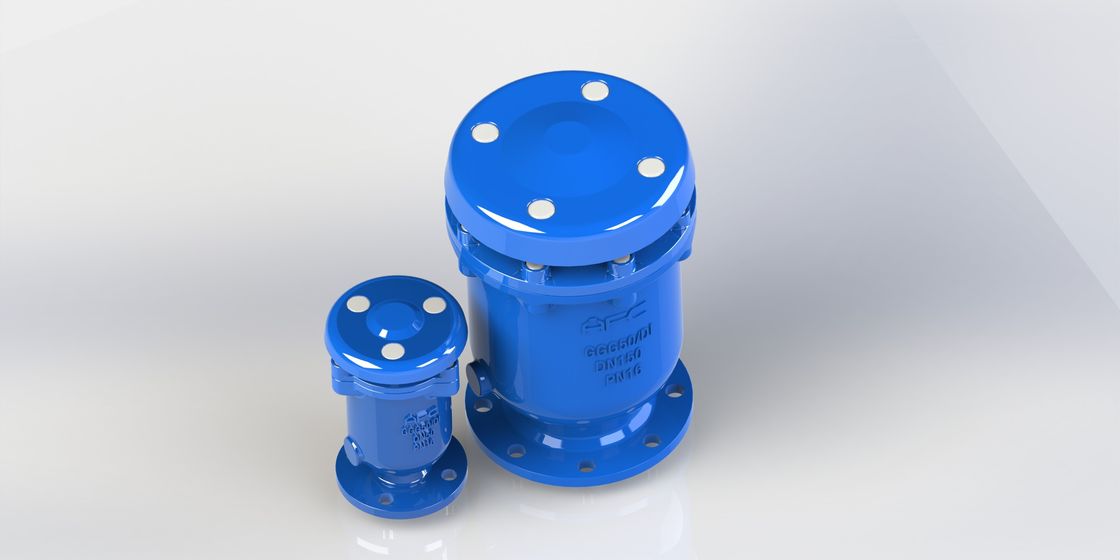

KARS (jenis benang DN25-DN50)
KARX (FlangJenis DN50-DN300)
Dimensi:
KARS ( Tkepala tipe DN25-DN50)
KARX (jenis flange DN50-DN300)
Karakteristik aliran udara
Pengeluaran Udara Besar
Asupan udara
ventilasi udara kecil
