Suzhou Alpine Flow Control Co., Ltd
Menjadi Pemimpin Pasar di Katup Kontrol Aliran Air
Place of Origin: | China |
Nama merek: | AFC OEM |
Sertifikasi: | EN593 |
Nomor model: | FBGD, FBBD, FBED, FBPD |
Kuantitas min Order: | 1 |
---|---|
Harga: | Price Negotiable |
Packaging Details: | Plywood cases and pallets |
Waktu pengiriman: | Berdasarkan pesanan |
Syarat-syarat pembayaran: | L/C, T/T |
Supply Ability: | 2 containers in 60 days |
Product Name: | Long Life Ductile Iron Double Eccentric Butterfly Valve | Warna: | Biru RAL 5010 |
---|---|---|---|
Material: | Ductile Iron GSJ500-7 | Kursi cakram: | 316L |
Kursi Badan: | EPDM | Peringkat Tekanan: | PN10 PN16 |
Standard: | EN593 | ||
Menyoroti: | klep kupu-kupu bergelombang ganda,Katup Kupu-Kupu Stainless Steel |

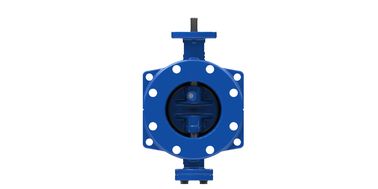

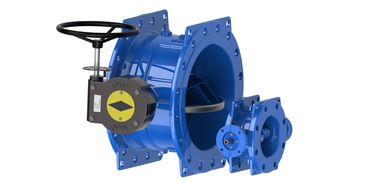

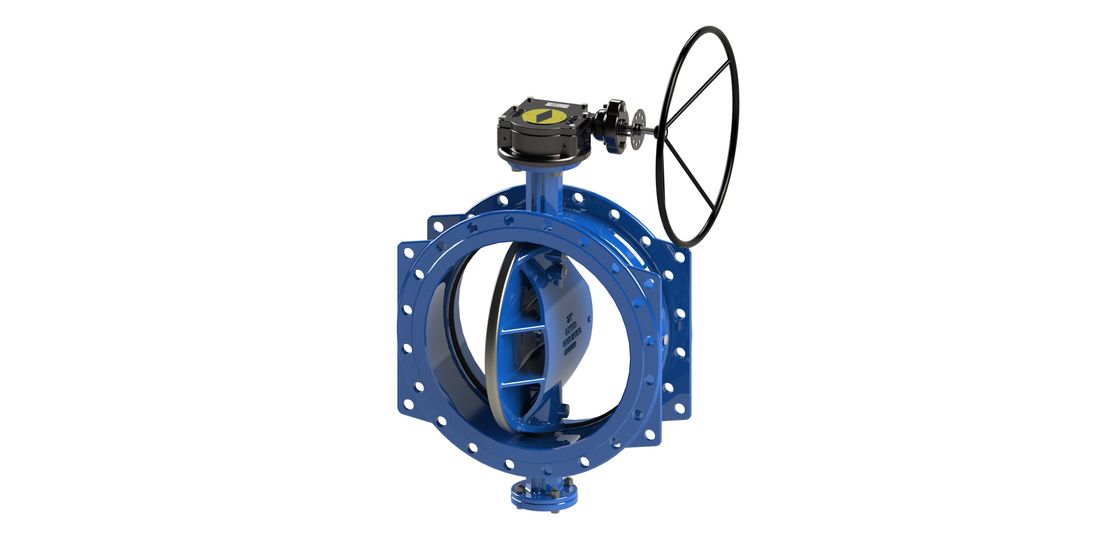

Long Life Ductile Iron Double Eccentric Butterfly Valve Dengan Segel Kedua Sisi
Deskripsi:
AFC Double Eccentric Flange Butterfly Valve (disingkat FBGD) adalah katup kupu-kupu desain yang baru maju.Teknologi khusus dapat membantu pengguna untuk memperbaiki Double Eccentric Flange Butterfly Valve tanpa mengambil katup dari pipaPengguna hanya perlu memperbaikinya dari luar katup kupu-kupu tanpa masuk ke pipa.Silahkan konsultasi pabrik dan kami akan menunjukkan kepada Anda bagaimana memperbaiki BV ketika segel karet rusak. No sekrup tunggal, sepenuhnya tanpa baut, untuk memantapkan segel karet yang tidak memberikan kesempatan untuk berkarat atau kehilangan masalah, sehingga umur layanan diperpanjang banyak.
Tingkat pembukaan VS Koefisien aliran Kv
Nilai KV | |||||||||
Gelar pembukaan | |||||||||
DN | 10 ¢ | 20 ¢ | 30 ¢ | 40 ¢ | 50 ¢ | 60 ¢ | 70 ¢ | 80 ¢ | 90 ¢ |
100 | 8 | 12 | 26 | 62 | 124 | 168 | 311 | 495 | 624 |
150 | 13 | 51 | 103 | 173 | 276 | 442 | 719 | 1041 | 1184 |
200 | 17 | 108 | 191 | 304 | 488 | 794 | 1260 | 1854 | 2152 |
250 | 22 | 177 | 309 | 485 | 768 | 1242 | 1989 | 2897 | 3363 |
300 | 26 | 252 | 454 | 698 | 1099 | 1786 | 2835 | 4212 | 4843 |
350 | 33 | 302 | 622 | 1152 | 1702 | 2203 | 3652 | 6152 | 7302 |
400 | 51 | 351 | 751 | 1402 | 2142 | 2822 | 4602 | 7602 | 8402 |
450 | 55 | 414 | 952 | 1632 | 2522 | 3402 | 5602 | 8962 | 11002 |
500 | 67 | 472 | 1077 | 1922 | 2572 | 4582 | 7922 | 11812 | 14242 |
600 | 80 | 750 | 1718 | 3062 | 4100 | 7304 | 12612 | 18802 | 22682 |
700 | 97 | 868 | 2168 | 3982 | 5178 | 9272 | 16052 | 23432 | 28852 |
800 | 194 | 1390 | 3036 | 5576 | 7766 | 12702 | 22152 | 33472 | 46282 |
900 | 290 | 1762 | 3902 | 6972 | 9582 | 16822 | 28222 | 43452 | 52902 |
1000 | 362 | 2190 | 5056 | 8502 | 11442 | 21052 | 36162 | 52102 | 63402 |
1200 | 506 | 2733 | 6746 | 12261 | 15971 | 29201 | 48902 | 73802 | 90802 |
Torsi operasi
Torsi kepala telanjang (Nm) | ||
DN | PN10 | PN16 |
100 | 70 | 85 |
150 | 118 | 128 |
200 | 190 | 210 |
250 | 228 | 250 |
300 | 345 | 372 |
350 | 600 | 760 |
400 | 960 | 1160 |
450 | 972 | 1280 |
500 | 1040 | 1680 |
600 | 1800 | 2500 |
700 | 1944 | 2592 |
800 | 3240 | 4428 |
900 | 4100 | 5300 |
1000 | 5850 | 7245 |
1200 | 8280 | 13320 |
Bahan
DN100-DN500
DN600-DN1200
Dimensi:
