Name: Double eksentrik Flang Tipe Soft Seal Klep Kupu-kupu Untuk Sistem Air Limbah
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPD
Availability: InStock

Rumah Produk Katup Kupu-Kupu Eksentrik Ganda

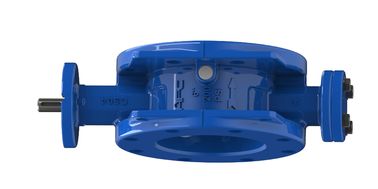

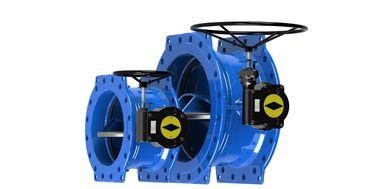

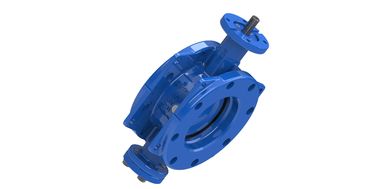

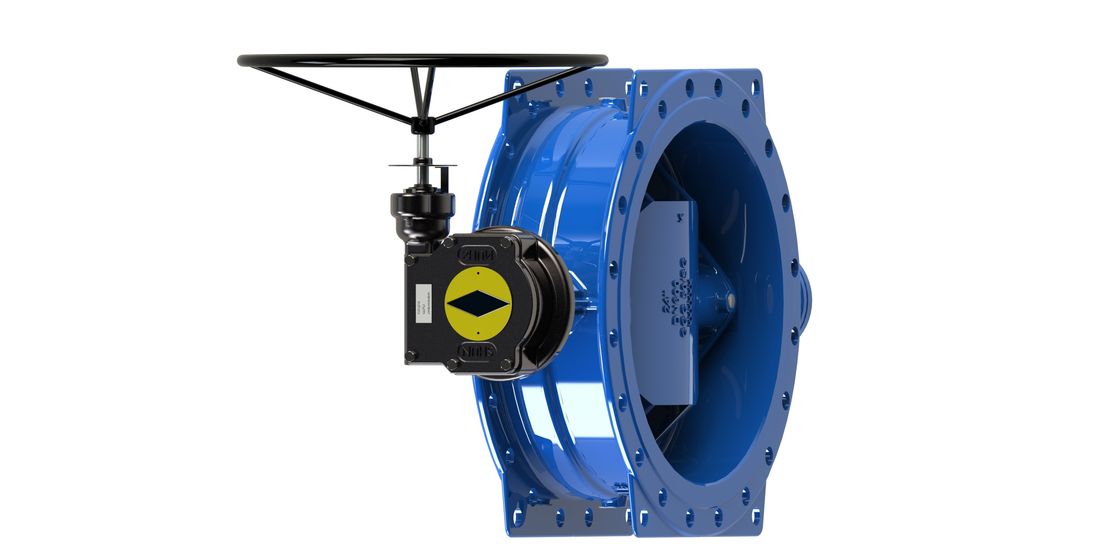

Double eksentrik Flang Tipe Soft Seal Klep Kupu-kupu Untuk Sistem Air Limbah

Detail produk:

Place of Origin:	China
Nama merek:	AFC OEM
Sertifikasi:	EN593
Nomor model:	FBGD, FBBD, FBED, FBPD

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	Price Negotiable
Packaging Details:	Plywood cases and pallets
Waktu pengiriman:	Berdasarkan pesanan
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	2 kontainer dalam 60 hari

Kontak

Detil Deskripsi produk

Nama produk:	Double eksentrik Flang Tipe Soft Seal Klep Kupu-kupu Untuk Sistem Air Limbah	Color:	Blue RAL 5010,5015
Material:	Ductile Iron GSJ500-7	Kursi cakram:	316L
Body Seat:	EPDM	Pressure Rating:	PN10 PN16
Standar:	EN593
Menyoroti:	katup kontrol kupu-kupu , klep kupu-kupu bergelombang ganda

Klep Kupu-kupu Eksentrik Berkualitas

Deskripsi:

AFC Double Eccentric Flange Butterfly Valve (kami sebut singkatan FBGD) adalah katup kupu-kupu desain yang baru maju.Toque operasi adalah salah satu yang terendah di antara semua katup kupu-kupu dan dapat disegel di kedua arahUkuran DN100-DN500mm, cakram berbentuk datar, memungkinkan sampah yang lebih besar mengalir melalui.DN500 untuk DN1200mm disk adalah bentuk lengkungan dengan tulang rusuk yang lebih kuat di belakang, menyebabkan kompresi kurang dan memakai karet segel untuk meningkatkan umur segel karet. juga, kehilangan kepala air berkurang banyak dan turbulensi diminimalkan,Dengan demikian aliran melalui energi disk disimpan dan menurunkan biaya pompaDN600 Butterfly Valve dapat dioperasikan lebih dari 10.000 kali dan masih bekerja.

Torsi operasi:

Torsi kepala telanjang (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

Tingkat pembukaan VS Koefisien aliran Kv

Nilai KV
Gelar pembukaan
DN	10 ¢	20 ¢	30 ¢	40 ¢	50 ¢	60 ¢	70 ¢	80 ¢	90 ¢
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802
