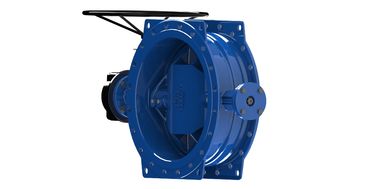

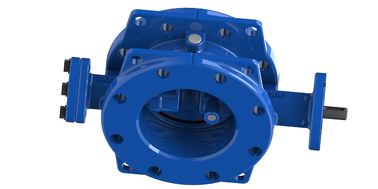

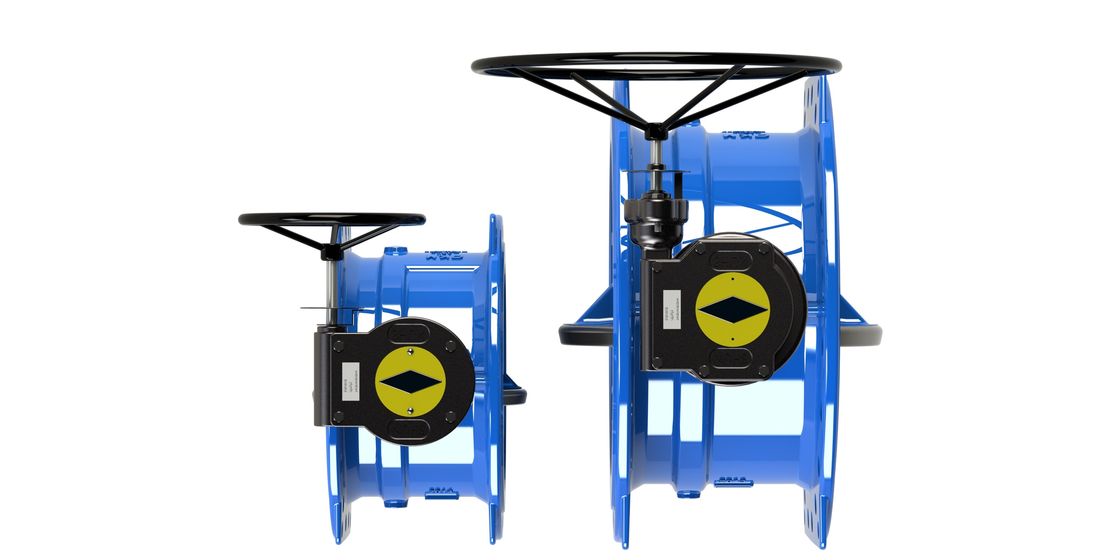

Duduktil Besi Double Eksentrik Kupu-kupu Katup Disc Dengan SS316 Lapisan FBE Lapisan

Ventil Kupu-kupu Eksentrik Ganda dengan Torsi Operasi RendahDisk dengan lapisan SS316Aku tidak tahu.


Deskripsi:

AFC Double Eccentric Flange Butterfly Valve (disingkat FBGD) adalah katup kupu-kupu desain yang baru maju.dengan desain segel ekor burung merpati dengan banyak cincin yang ditinggikan dan pemasangan epoksi internal,memberikan lebih banyak ruang untuk ekstensi karet dan membawa banyak lebih sedikit kompresi dan memakai antara cakram dan kursi lunak dan mencegah segel untuk mendorong keluar.

Dengan desain eksentrik ganda dan segel karet lembut pada tubuh, toque operasi adalah salah satu yang terendah di antara semua katup kupu-kupu dan dapat disegel di kedua arah,cakram dan batang sangat kuat tanpa cacat.

Menggunakan pin tangen untuk mengikat antara batang dan cakram memberikan kekuatan yang lebih tinggi untuk pin, tidak ada celah antara pin dan batang tidak mudah untuk deformasi dan tidak ada kesempatan kebocoran dari disk dan pin,cakram yang bisa dipertukarkan juga


Fitur:

.Katup ini terbuat dari tubuh DI dan disk DI.
. Desain baru canggih dengan desain segel dovetail dan ditangkap oleh epoksi di bagian belakang, dengan banyak mengangkat cincin untuk memiliki lebih banyak kontak dengan disk tetapi kurang gesekan selama penutupan.
Desain eksentrik ganda memberikan area kontak yang lebih kecil dari segel dengan cakram, dan kurang tekanan di posisi terbuka cakram.
. Desain disk dengan bentuk lengkungan dan melalui disk dapat memberikan kapasitas aliran yang lebih baik, lebih kuat dan lebih sedikit berat
Hubungan poros dan cakram dengan pin tangensial yang dapat ditukarkan dan menyediakan
koneksi kaku.
DN 100-500MM menggunakan cakram datar, dan DN 600-1200MM menggunakan cakram bentuk lengkungan.
Epoxy dilapisi interior dan eksterior.
. Desain katup memenuhi atau melebihi EN 593.
Koneksi flange atas memenuhi ISO 5211-1982, dan F/F memenuhi EN 558-1 seri 13 & 14.

Layanan Kerja:

Sistem air, sistem air limbah, sistem distribusi air, sistem HVAC, industri, pembangkit listrik.

Bahan

DN100-DN500

DN600-DN1200


Tingkat pembukaan VS Koefisien aliran Kv




Dimensi:
