Rumah ProdukKatup Kupu-Kupu Eksentrik Ganda

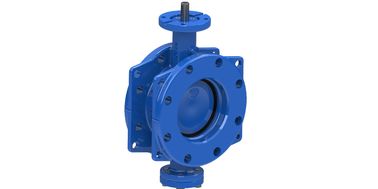

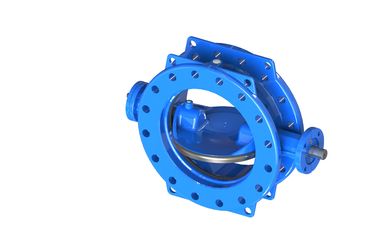

Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316.

Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316.

  • Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316.
  • Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316.
  • Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316.
Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316.
Detail produk:
Tempat asal: Cina
Nama merek: AFC OEM
Sertifikasi: EN593
Model Number: FBGD, FBBD, FBED,FBPD
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1
Harga: Price negotiable
Kemasan rincian: Kotak dan Palet Kayu Lapis
Waktu pengiriman: Berdasarkan pesanan
Payment Terms: L/C, T/T
Supply Ability: 2 containers in 60 days
Kontak
Detil Deskripsi produk
Color: Blue RAL 5010 Bahan: Besi Ulet GSJ500-7
Kursi cakram: Baja Tahan Karat 316L Body Seat: EPDM
Pressure Rating: PN10 PN16 Standar: EN593
Menyoroti:

klep kupu-kupu bergelombang ganda

,

Katup Kupu-Kupu Stainless Steel

,

Epoxy Coated Rubber Seal Butterfly Valve





Segel kedua sisi Katup Kupu-kupu Eksentrik Ganda Flang Ganda

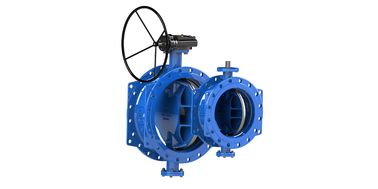

Double Excentric Flange Type Butterfly Valve dengan worm gear (kami sebut singkatan FBGD) adalah katup kupu-kupu desain yang baru maju.Toque operasi adalah salah satu yang terendah di antara semua katup kupu-kupu dan dapat disegel di kedua arah,disc dan batang sangat kuat tanpa deformasi.



   Desain segel dovetail dengan beberapa alur dan epoksi internal yang diisi,lebih dari dua cara dari ruang ekstensi karet membawa lebih sedikit kompresi dan memakai antara cakram dan kursi lunak dan mencegah segel karet untuk ditiup keluar.



Bahan Utama:



Tubuh katup DI GJS500-7
Disk katup DI GJS500-7
Batang SS420
Kursi tubuh EPDM
Kursi cakram Baja tahan karat 316L
Pin SS431



Tingkat pembukaan VS Koefisien aliran Kv



Nilai KV
Gelar pembukaan
DN 10 ¢ 20 ¢ 30 ¢ 40 ¢ 50 ¢ 60 ¢ 70 ¢ 80 ¢ 90 ¢
100 8 12 26 62 124 168 311 495 624
150 13 51 103 173 276 442 719 1041 1184
200 17 108 191 304 488 794 1260 1854 2152
250 22 177 309 485 768 1242 1989 2897 3363
300 26 252 454 698 1099 1786 2835 4212 4843
350 33 302 622 1152 1702 2203 3652 6152 7302
400 51 351 751 1402 2142 2822 4602 7602 8402
450 55 414 952 1632 2522 3402 5602 8962 11002
500 67 472 1077 1922 2572 4582 7922 11812 14242
600 80 750 1718 3062 4100 7304 12612 18802 22682
700 97 868 2168 3982 5178 9272 16052 23432 28852
800 194 1390 3036 5576 7766 12702 22152 33472 46282
900 290 1762 3902 6972 9582 16822 28222 43452 52902
1000 362 2190 5056 8502 11442 21052 36162 52102 63402
1200 506 2733 6746 12261 15971 29201 48902 73802 90802





Dimensi:

Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316. 0

Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316. 1





Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316. 2



Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316. 3

Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316. 4

Klep Kupu-kupu Karet, Desain Klep Dovetail Dengan Cincin Disk SS316. 5
