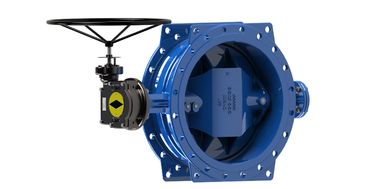

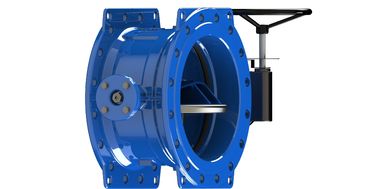

DI Disc stainless steel dilapisi, FBE dilapisi tekanan tinggi Klep kupu-kupu

Klep Kupu-Kupu Eksentrik Ganda Besi Lempeng DI Disc stainless steel dilapisi

Deskripsi:

AFC Double Eccentric Flange Butterfly Valve (disingkat FBGD) adalah klep kupu-kupu desain yang baru maju.Toque operasi adalah salah satu yang terendah di antara semua katup kupu-kupu dan dapat disegel di kedua arah,disc dan batang sangat kuat tanpa deformasi.

Ukuran DN150-DN350mm, cakram berbentuk datar, memungkinkan sampah yang lebih besar mengalir melalui.menyebabkan lebih sedikit kompresi dan memakai karet segel untuk meningkatkan umur segel karetJuga, kehilangan kepala air berkurang banyak dan turbulensi diminimalkan, sehingga aliran melalui energi disk disimpan dan menurunkan biaya pompa.

Fitur:

.Katup ini terbuat dari tubuh DI dan disk DI.
. Desain baru canggih dengan desain segel dovetail dan ditangkap oleh epoksi di bagian belakang, dengan banyak mengangkat cincin untuk memiliki lebih banyak kontak dengan disk tetapi kurang gesekan selama penutupan.
Desain eksentrik ganda memberikan area kontak yang lebih kecil dari segel dengan cakram, dan kurang tekanan di posisi terbuka cakram.
. Desain disk dengan bentuk lengkungan dan melalui disk dapat memberikan kapasitas aliran yang lebih baik, lebih kuat dan lebih sedikit berat
Hubungan poros dan cakram dengan pin tangensial yang dapat ditukarkan dan menyediakan
koneksi kaku.

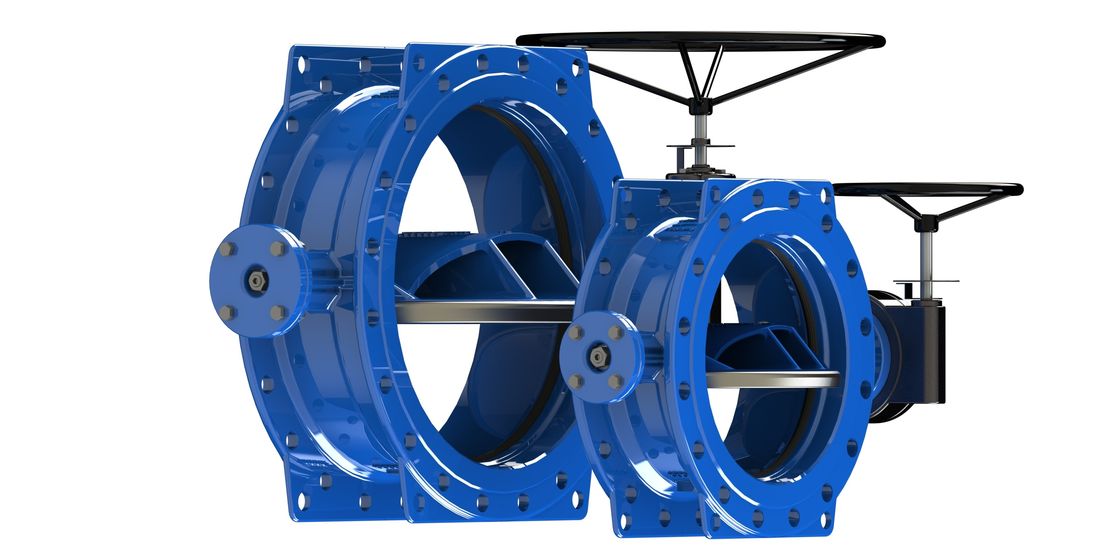

DN 100-500MM menggunakan cakram datar, dan DN 600-1200MM menggunakan cakram bentuk lengkungan.
Epoxy dilapisi interior dan eksterior.
. Desain katup memenuhi atau melebihi EN 593.
Koneksi flange atas memenuhi ISO 5211-1982, dan F/F memenuhi EN 558-1 seri 13 & 14.

Tingkat pembukaan VS Koefisien aliran Kv

Bahan

DN100-DN500

DN600-DN1200

Dimensi:
